FREIN PNEUMATIQUE
TURBOREX
Turborex, frein pneumatique multidisques, est une évolution par rapport aux freins monodisques traditionnels. Disposant d’une ventilation à double ventilateur, il réduit davantage les températures de fonctionnement, l’usure des plaquettes et les coûts de maintenance, garantissant ainsi une tension plus constante.
Freins pneumatiques multidisques
Technologie innovante brevetée hautes performances, nécessitant peu de maintenance et respectueuse de l’environnement.
Vidéo du produitVidéo 3DVidéo tutoriel
Turborex est le pionnier des freins pneumatiques écologiques.
Turborex a une conception révolutionnaire, avec un système multidisques et une ventilation à double ventilateur.
Grâce au système de ventilation à double ventilateur, le frein pneumatique Turborex fonctionne à des températures plus basses, améliorant ainsi l’efficacité du déroulement et garantissant les plus hautes performances avec des besoins de maintenance moindre pour les pièces de rechange.
La technologie innovante brevetée Renova des freins pneumatiques Turborex aide à maintenir des températures basses, évitant ainsi la surchauffe des composants du frein qui provoque par conséquent une perte de cohérence de tension. Une solution qui contribue à une réduction substantielle de l’usure des plaquettes et des émissions de poussières.
Grâce au rapport de couple élevé, ils garantissent un contrôle précis de la tension de la bande, aussi bien en tension qu’en cas d’arrêt d’urgence.
Turborex peut s’adapter à toutes les applications et à tous les porte-bobines et, grâce à sa grande polyvalence, il garantit une sensibilité maximale dans tout type de production.
Pourquoi TURBOREX
Turborex, frein pneumatique multidisques, est une évolution par rapport aux freins monodisques traditionnels
déperdition thermique maximale
Jusqu’à 14 kW
100 % PRÊT À L’EMPLOI
Plusieurs raccordements aériens ; Turborex s’adapte à tous les systèmes de contrôle existants
FONCTIONNEMENT SILENCIEUX
Aucune émission de bruit pendant le processus de travail
INSTALLATION FACILE ET RAPIDE
Bride personnalisable pour s’adapter à toutes les porte-bobines. Aucune modification de la machine n’est requise
SENSIBILITÉ MAXIMALE
Configuration de piston personnalisable en fonction des exigences de couple
CONTRÔLE DE TENSION LINÉAIRE
Composants de freinage sans contrainte offrant des performances élevées tout au long du processus de travail
MAINTENANCE RÉDUITE
Kit disques et plaquettes spécialement conçus pour durer
Indicateur d’usure de la Plaquette externe
Vous voyez facilement quand les plaquettes doivent être remplacées
Freins pneumatiques multidisques
AVEC TURBOREX DITES STOP À
Turborex

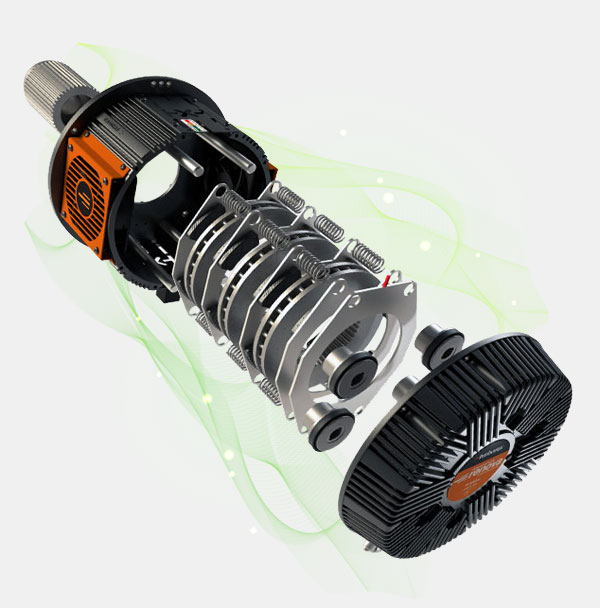

CONCEPTION INNOVANTE BREVETÉE
SYSTÈME MULTIDISQUES
Puissance thermique et pression réparties sur plusieurs surfaces.
De plus, le diamètre réduit des disques de 180 mm signifie une vitesse de glissement des matériaux de friction avec les disques réduite de 30 % pour une réduction massive de l’usure des plaquettes et des émissions de poussière.
VENTILATEURS DOUBLES EN LIGNE
Flux d’air de refroidissement continu sur les plaquettes et les disques. Cela empêche les composants de frein de surchauffer, provoquant une perte de cohérence de la tension, et contribue à une réduction constante de l’usure des plaquettes et de la pollution par la poussière.
Modèles Turborex
Freins pneumatiques multidisques
TURBOREX HD
Fiche de donnéesLes modèles Turborex HD sont fournis avec des disques HD pour atteindre des niveaux de déperdition thermique jamais atteints auparavant. C’est une excellente solution pour les applications qui nécessitent une réduction radicale des températures de travail.
| TX HD 150 | TX HD 160 | TX HD 180 | TX HD 240 | |
| couple min. Nm (0,2 bar) |
2 ÷ 8 | 4 ÷ 16 | 10 ÷ 37 | 17 ÷ 70 |
| couple max. Nm (6 bars) |
55 ÷ 250 | 132 ÷ 198 | 298 ÷ 1 125 | 525 ÷ 2 100 |
| déperdition thermique (ventilateur standard) |
2 kW | 3 kW | 5 kW | 12 kW |
| déperdition thermique (pas de ventilateur) |
1 kW | 1,5 kW | 9 kW | 14 kW |
Freins pneumatiques multidisques
TURBOREX HD SELEMATIC
Fiche de donnéesLes freins Turborex HD peuvent être fournis avec le système Selematic. C’est une excellente solution pour les applications qui traitent plus d’un matériau avec différentes largeurs et diamètres de bobines nécessitant une sensibilité maximale pour la tension et l’arrêt d’urgence. Les disques sont automatiquement et séquentiellement engagés avec la pression de l’air grâce à des ressorts d’élasticité différente engagés en série.
| TS HD 160 | TS HD 180 | TS HD 240 | |
| couple min. Nm (0,2 bar) |
2 ÷ 8 | 3 ÷ 12 | 17 ÷ 70 |
| couple max. Nm (6 bars) |
132 ÷ 500 | 298 ÷ 1 125 | 525 ÷ 2 100 |
| déperdition thermique (ventilateur standard) |
3 kW | 5 kW | 12 kW |
| déperdition thermique (pas de ventilateur) |
1,5 kW | 9 kW | 14 kW |
Freins pneumatiques multidisques
TURBOREX HD COOL SHIVER
Fiche de donnéesGrâce à la conception multidisques avec système de refroidissement à 8 ventilateurs, le frein pneumatique Turborex HD – version cool shiver – atteint des températures de fonctionnement plus basses et constantes, même dans les applications les plus exigeantes. Cela évite la surchauffe des pièces et la perte de cohérence de la tension, et contribue à une réduction substantielle de l’usure des plaquettes et des émissions de poussière.
| TX CS 240.80A | TX CS 240.80B | TX CS 240.80F | TX CS 240.210G | TX CS 240.210L | TX CS 240.280H | TX CS 240.280M | |
| couple min. Nm (0,2 bar) |
23 | 36 | 23 | 35 | 23 | 47 | 23 |
| couple max. Nm (6 bars) |
700 | 1 050 | 1 400 | 2 100 | 2 100 | 2 800 | 2 800 |
| déperdition thermique (ventilateur standard) |
14 kW | 14 kW | 14 kW | 14 kW | 14 kW | 14 kW | 14 kW |
| déperdition thermique (ventilateur hp) |
18 kW | 18 kW | 18 kW | 18 kW | 18 kW | 18 kW | 18 kW |
CARACTÉRISTIQUES
Turborex FEATURES
LONGUE DURÉE DE VIE DES PLAQUETTES
Jusqu’à 42 000 heures de travail sans maintenance*, grâce à des plaquettes en composé de haute qualité et conformes RoHS : 100 % sans amiante, chrome hexavalent, mercure, cadmium, antimoine ni plomb.
*basé sur une expérience réelle sur le terrain. Veuillez vérifier les termes et les conditions sur le manuel d’instructions.
Turborex FEATURES
INDICATEUR D’USURE DE LA PLAQUETTE EXTERNE
Vérifiez facilement l’usure des plaquettes sans ouvrir le frein. Remplacement du kit de pièces en moins de 5 minutes. Fini le démontage d’étrier, fini l’extracteur de disque.
Turborex FEATURES
DISQUES À HAUTE DÉPERDITION
Les nouveaux disques HD avec système d’auto-ventilation garantissent des performances jamais atteintes auparavant en améliorant la capacité de refroidissement interne des disques en évacuant rapidement l’air chaud vers l’extérieur. De plus, le diamètre réduit des disques de 180 mm signifie une vitesse de glissement des matériaux de friction avec les disques réduite de 30 % pour une réduction substantielle de l’usure des plaquettes et des émissions de poussière.
