Les systèmes de contrôle de tension de la bande intégrés garantissent une surveillance précise des variations des paramètres et envoient la donnée correcte au frein
Capteurs de tension de la bande
Utilisés dans les systèmes de régulation en boucle ouverte, ils envoient une impulsion ultrasonique vers la bobine et lisent les signaux réfléchis
Fiche de donnéesRegardez la vidéoDes capteurs sont utilisés pour le contrôle de la tension de la bande dans les systèmes en boucle ouverte afin de détecter différents paramètres, par exemple le diamètre de la bobine, en émettant des impulsions ultrasoniques vers la bobine et en lisant les signaux réfléchis.
Ils peuvent également être utilisés dans des systèmes combinés ou en boucle fermée comme support aux autres régulateurs de tension.
Modèles de capteurs
Capteurs de tension de la bande

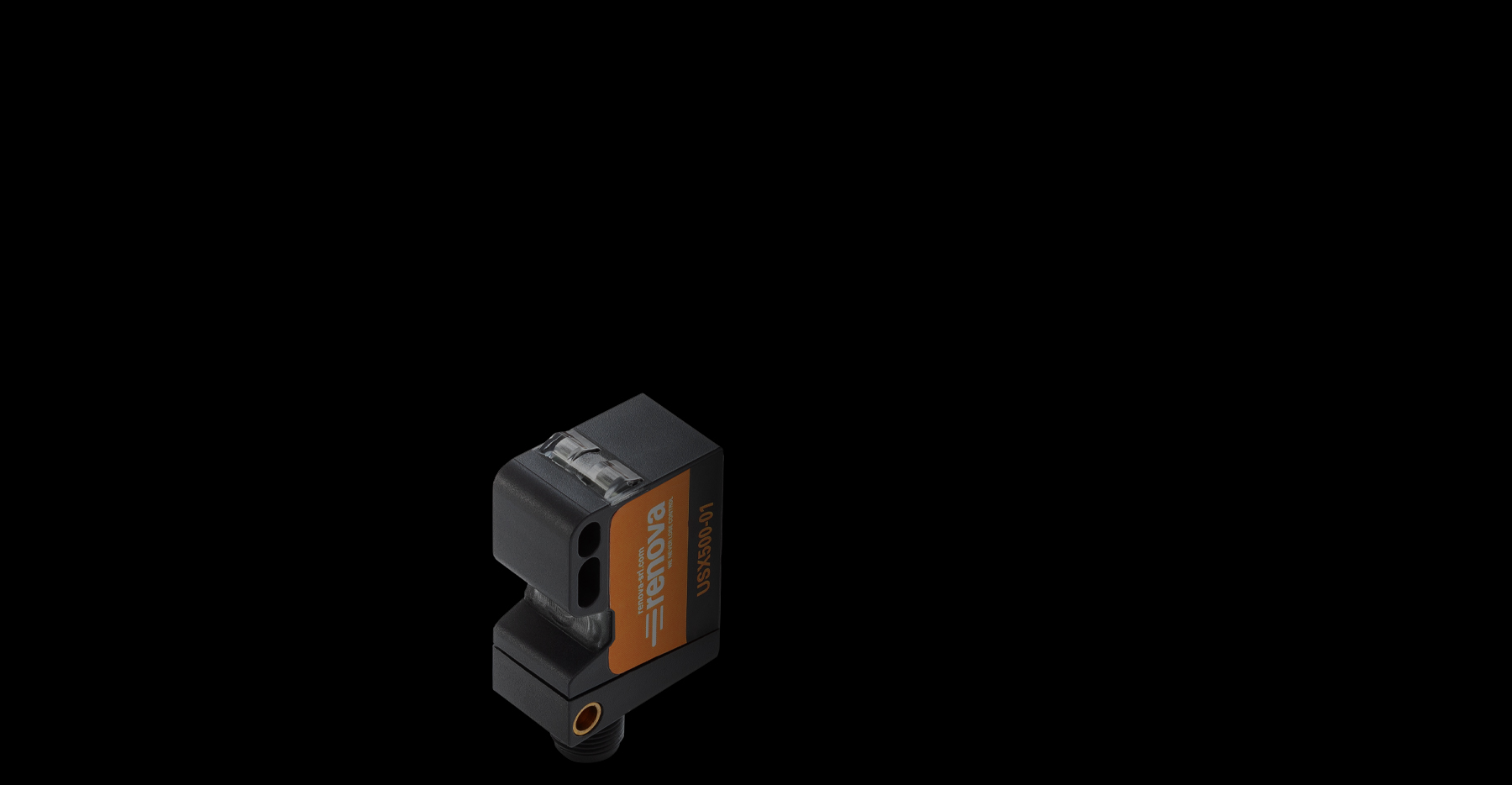

USX 5000
Capteur à ultrasons
Capteur à ultrasons avec champ de mesure programmable.
| DONNÉES TECHNIQUES | |
| alimentation | 12÷13 Vdc; 35 mA |
| angle de mesure | 20÷1000 mm programmable |
| résolution | < 0,3 mm |
| répétabilité | < 0,5 mm |
| délai de réponse | < 40 ms |
| température de fonctionnement | de -25 °C à +65 °C |
| sortie | analogique 0÷10 V ; 2 push pull numériques |
| courant de sortie | < 100 mA |
| LED | LED pour alimentation + LED pour champ de mesure |
Capteurs de tension de la bande
SAX 360
Capteur angulaire
Capteur angulaire inductif sans contact avec angle de mesure programmable.
| DONNÉES TECHNIQUES | |
| alimentation | 15÷30 Vdc; 100 mA |
| angle de mesure | 0÷360° programmable |
| résolution | 12 bit |
| répétabilité | ≤ 0,025 % pleine échelle |
| température de fonctionnement | de -25 °C à +70 °C |
| sortie | analogique 0÷10 V ou 4÷20 mA programmable |
| LED | LED pour alimentation + LED pour champ de mesure |
Capteurs de tension de la bande

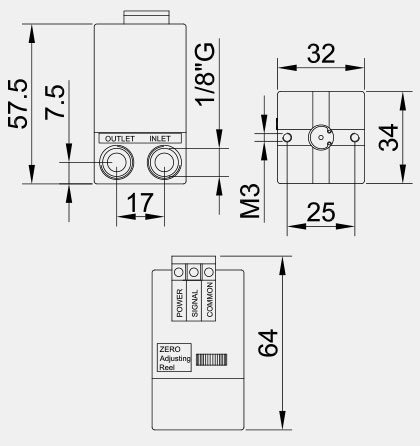

EP CONVERTER
Transducteur
Le EP Converter convertit le signal électrique reçu du régulateur en une valeur pneumatique à envoyer au frein pneumatique. Par conséquent, le EP Converter ajuste le couple, ou le régime s’il s’agit du moteur, pour obtenir la tension requise de la bande.
Le transducteur peut être utilisé pour le contrôle de la tension de la bande dans les systèmes en boucle fermée et en boucle ouverte. Grâce à ses dimensions compactes, il peut être facilement placé à proximité du frein auquel il est raccordé afin d’obtenir les performances maximales.
Le EP Converter est inclus dans le boîtier de contrôle de tension Isobox et peut être configuré pour fonctionner avec des cellules de charge, un rouleau baladeur ou un capteur à ultrasons.
- Précision et exactitude maximales
- Dimensions très compactes : il peut être facilement placé à proximité du frein auquel il est raccordé afin d’obtenir les performances maximales
| DONNÉES TECHNIQUES | |
| moyen | sans huile, air sec, filtré à 5 μm |
| pression de sortie 0-6 BARS (0-90 psi) | 0-6 BARS (0÷90 psi) |
| pression d’alimentation | minimum 1,5 BAR (22 psi) au-dessus de la pression de sortie maximale |
| raccordement électrique | 0÷10 V / 4÷20 mA |
| alimentation | 24 VDC ± 10% |
| capacité de débit | avant : < 200 l/min (7 scim) ; relâchement : < 180 l/min (6 scim) |
| consommation d’air | √6 BARS (90 si) ≤ 3 nl/min |
| indice de protection | IP30 |
| compatibilité électromagnétique | conforme aux exigences CE |
| matériaux | diaphragme : nitrile ; base : fonte de zinc ; entretoise : aluminium |
