sistemas de control de tensión de la banda
SENSORES
Los sistemas integrados de control de tensión de la banda operan un monitoreo preciso de las variaciones de los parámetros y envían la entrada correcta al freno
SENSORES DE TENSIÓN DE LA BANDA
Usados en sistemas de regulación de circuito abierto, envían un pulso ultrasónico hacia la bobina y leen las señales reflejadas
DatasheetWatch videoLos sensores se usan para el control de la tensión de banda en sistema de circuito abierto a fin de detectar distintos parámetros, por ejemplo el diámetro del rodillo, mediante la emisión de pulsos ultrasónicos hacia la bobina y leyendo las señales reflejadas.
También pueden usarse en sistemas combinados o de circuito cerrado como soporte para los otros controladores de tensión.
MODELOS DE SENSORES
Sensores de tensión de la banda

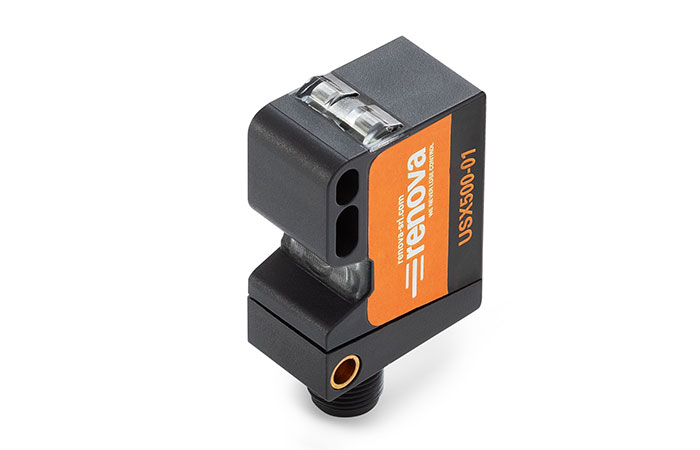

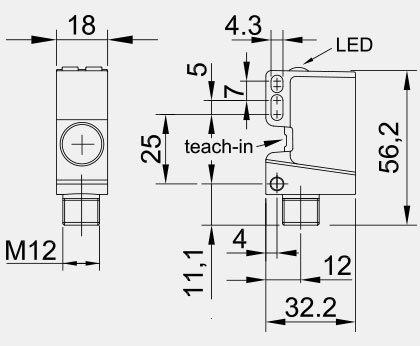

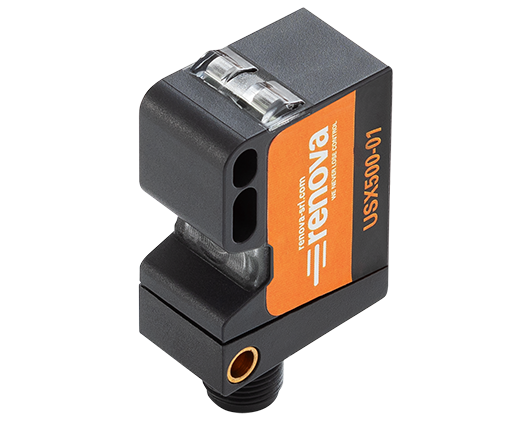

USX 5000
Sensor ultrasónico
Sensor ultrasónico con campo de medición programable.
| DATOS TÉCNICOS | |
| fuente de alimentación | de 12 a 13 Vca; 35 mA |
| ángulo de medición | de 70 a 1000 mm programable |
| resolución | < 0,3 mm |
| compactibilidad | < 0,5 mm |
| tiempo de respuesta | < 40 ms |
| temperatura de funcionamiento | de -25 °C a +65 °C |
| output | analógico de 0 a 10 V; 2 digital empujar tirar |
| corriente de output | < 100 mA |
| LED | LED para fuente de alimentación + LED para campo de medición |
Sensores de tensión de la banda

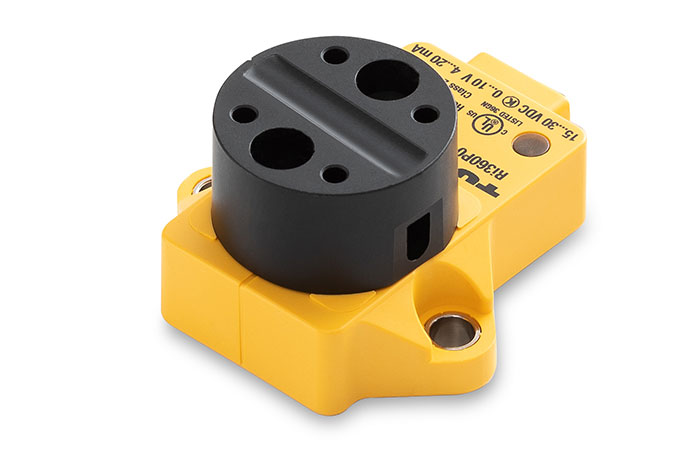

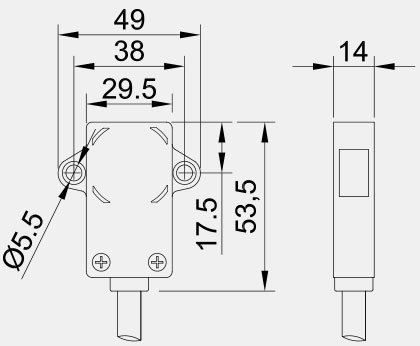

SAX 360
Sensor angular
Sensor angular inductivo sin contacto con ángulo programable de medición.
| DATOS TÉCNICOS | |
| fuente de alimentación | de 15 a 30 Vca; 100 mA |
| ángulo de medición | de 0 a 360° programable |
| resolución | 12 bit |
| compactibilidad | ≤ 0,025% escala completa |
| temperatura de funcionamiento | de -25 °C a +70 °C |
| salida | analógica de 0 a 10 V o de 4 a 20 mA programable |
| LED | LED para fuente de alimentación + LED para campo de medición |
Sensores de tensión de la banda

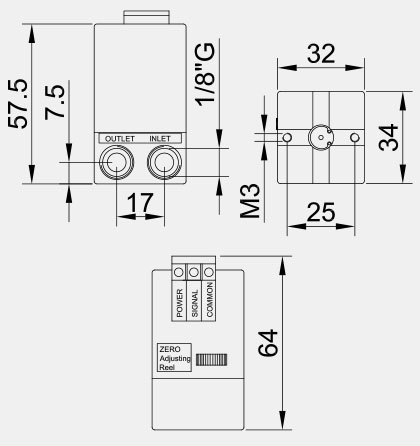

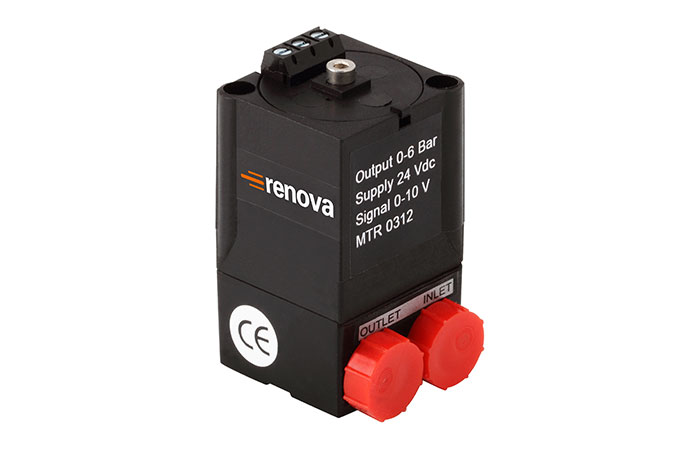

EP CONVERTER
Transductor
El EP Converter convierte la señal eléctrica recibida del controlador en una entrada de valor neumático a enviar al freno neumático. En consecuencia, el EP Converter ajusta el par, o las RPM si es un motor, para obtener la tensión de banda requerida.
El transductor puede usarse para el control de la tensión de banda en sistemas de circuito cerrado y en sistemas de circuito abierto. Gracias a su tamaño compacto, puede colocarse fácilmente cerca del freno al que está conectado, a fin de obtener las máximas prestaciones.
El EP Converter está incluido dentro de la caja de control de tensión Isobox y puede configurarse para trabajar con células de carga, bailarines o sensores ultrasónicos.
- Máxima precisión y exactitud
- Medidas muy compactas: puede situarse muy fácilmente cerca del freno al que está conectado, a fin de obtener las máximas prestaciones
| DATOS TÉCNICOS | |
| medio | sin aceite, aire seco, filtrado a 5 μm |
| presión de salida 0-6 BAR (0-90 psi) | 0-6 BAR (de 0 a 90 psi) |
| presión de alimentación | mínima 1,5 BAR (22 psi) por encima de la presión de salida máx |
| conexión eléctrica | de 0 a 10 V / de 4 a 20 mA |
| alimentación | 24 VCC ± 10% |
| capacidad de flujo | hacia adelante: < 200 l/min (7 scim); alivio: < 180 l/min (6 scim) |
| consumo de aire | √6 BAR (90 si) ≤ 3 nl/min |
| grado de protección | IP30 |
| compatibilidad electromagnética | cumple con los requisitos CE |
| materiales | diafragma: nitrilo; base: colada de zinc; separador: aluminio |
