sistemas de control de tensión de banda
FUENTES DE ALIMENTACIÓN
En caso de freno de polvo magnético, un módulo de fuente de alimentación reemplaza al panel de control al recibir la información de los sensores y le da al freno señales automáticas
Fuentes de alimentación de la tensión de banda
Control preciso del par de frenado, sea cual sea la temperatura del freno
DatasheetWatch videoRenova ofrece sistemas integrados para el control de la tensión, como módulos de fuente de alimentación con microprocesador y output con corriente controlada.
Garantizan un control preciso del par de frenado, sea cual sea la temperatura del freno. Al mantener constante la tensión de banda deseada, eliminan la posibilidad de rotura de materiales en cualquier fase del proceso de banda.
MODELOS DE FUENTES DE ALIMENTACIÓN
Fuentes de alimentación para tensión de banda

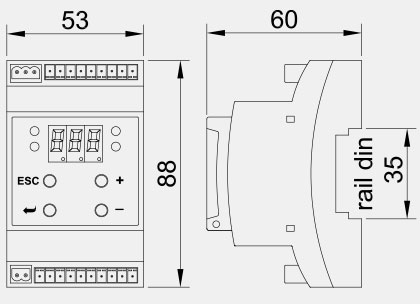

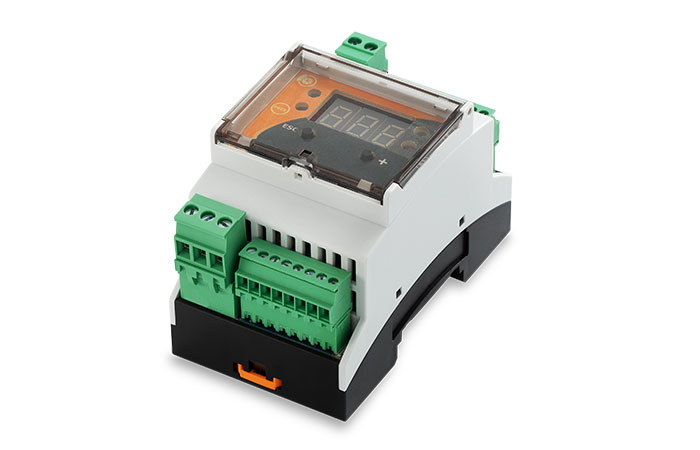

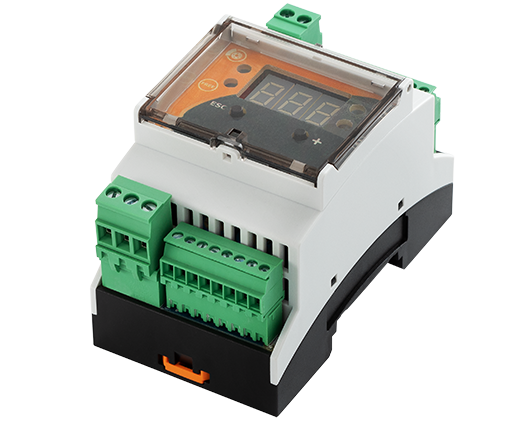

AL PWX 5A
Módulo de fuente de alimentación
Modulo de fuente de alimentación de microprocesador con output controlado de corriente de hasta 5A para un control de precisión del par de frenado en frenos de polvo y electromagnéticos, cualesquiera sean las variaciones de temperatura de los frenos.
Las entradas y salidas (tensión o corriente) se refieren al punto de ajuste de torsión y control de salida, mientras las entradas digitales están programadas para el control directo de las principales funciones con comunicación mediante protocolo Modbus RTU en interfaz serie RS485. Disponibles función de desmagnetización programable y el control de los frenos neumáticos mediante convertidor EP.
También disponible en versión especial para aplicaciones de circuito cerrado simples y eficientes en costes, con rodillo bailarín o retroalimentación de señal analógica en las células de carga.
| DATOS TÉCNICOS | |
| fuente de alimentación | de 12 a 27 VCA o de 12 a 36 VCC |
| potencia de salida establecida | Ajustable de 1 A a 5 A, salida de corriente estabilizada, regulada a través de las entradas analógicas de referencia. Tensión nominal de referencia 24 VCC |
| potencia de salida | 24 VCC 200 mA para fuente de alimentación de sensores (ej. ultrasónico) |
| punto de ajuste de la salida auxiliar | 10 VCC 50 mA (control a través de potenciómetro de 5 kohm) |
| entradas digitales | 3 entradas digitales dedicadas con nivel de activación configurable a través de JP2 (0V o 24 VCC); funciones LIBRE/FRENO/DEMAG |
| salidas digitales | 2 entradas analógicas de punto de ajuste de 0 a 10 VCC y de 4 a 20 mA |
| salidas analógicas | 2 salidas analógicas configurables (potencia suministrada o punto de ajuste) |
| interfaz de comunic. | RS485 |
| jumper | JP1: terminación RS485; JP2: configuración de modo de activación de entrada digital |
| LED | 2 para control de funcionamiento y programación; 2 para control de funciones activadas preprogramadas |
| función | protección PSW – función Demag automática – Visualización de valores de ajuste – Bailarín Smart |
| temperatura de funcionamiento | +0°C / +70°C |

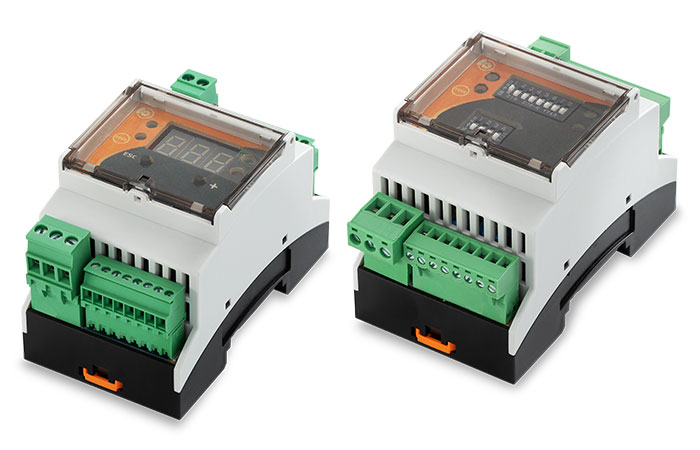

| versiones disponibles | interfaz de usuario con INTERRUPTORES DIP (mod. ALPWX-5A-DSW); interfaz de usuario PANTALLA LED (mod. ALPWX-5A-LED) |
Fuentes de alimentación para tensión de banda
AL PWX II
Módulo de control fácil
Dispositivo inteligente y efectivo adecuado para resolver cualquier problema técnico en el control de tensión de banda.
Diseño simple para instalación en barra DIN, pantalla gráfica de 1,8” para ajuste y monitorización de los parámetros de trabajo, 4 llaves dedicadas de configuración, ajuste completo a través de menús guiados para cualquier tipo de aplicación en circuito abierto o cerrado y una serie de parámetros PID dedicados a gestionar mejor cada proceso de producción: estas son las principales características que permiten definir este dispositivo como módulo de control fácil.
Al igual que los módulos de fuente de alimentación, el controlador AL PWX II puede controlar tanto frenos electromagnéticos como frenos neumáticos a través de un convertidor EP. Por último, el controlador está equipado con salidas de alarma programables e interfaz de comunicación Modbus RTU en la interfaz serie RS485.
