sistemas de control de tensión de la banda
CONTROLADORES
WEB TENSION CONTROLLER
Ideales para corregir variaciones de tensión, los controladores son adecuados para diversas aplicaciones en sistemas de circuito abierto y cerrado
CONTROLADORES DE TENSIÓN DE LA BANDA
Sistema para la regulación automática de la tensión de la banda
Watch videoEl controlador de tensión recibe los datos del sensor o de la célula de carga y los envía al freno.
En los sistemas de circuito cerrado, los controladores de tensión de la banda comparan el valor de tensión de la banda detectado desde las células de carga con el “punto de ajuste” y envían la señal al freno o al motor para así ajustar la tensión de la banda.
En sistemas de circuito abierto, el valor de tensión de la banda puede obtenerse mediante el sensor ultrasónico, capaz de detectar el diámetro de la bobina, o mediante un potenciómetro conectado a un rodillo bailarín.
MODELOS DE CONTROLADORES
Controlador de tensión de la banda
WEB TENSION CONTROLLER
DatasheetPanel de control
- Gestión completa de las funciones PID
- Compensación de la inercia de las bobinas en distintas etapas
- Aceleración programable y tiempo de deceleración en el lugar del punto de ajuste
- Programa de gestión del cambio de rollo sin parada
| DATOS TÉCNICOS | |
| fuente de alimentación | 24 Vdc (± 10%) |
| energía | 8W max |
| entrada analógica de celdas | 1 máx. n.º 2 células de carga |
| entrada analógica | 1 rodillo bailarín o punto de consigna remoto o velocidad de línea |
| salida analógica (2X) | 1 control de pistón con rodillo bailarín o proporcional a la tensión |
| Salidas de relé digitales | 2 para alarmas |
| IP protection class | IP20 – Case / IP52 – Front Panel |
| Temperatura de funcionamiento | 50 °C |
| Peso | 400 g |
Controlador de tensión de la banda

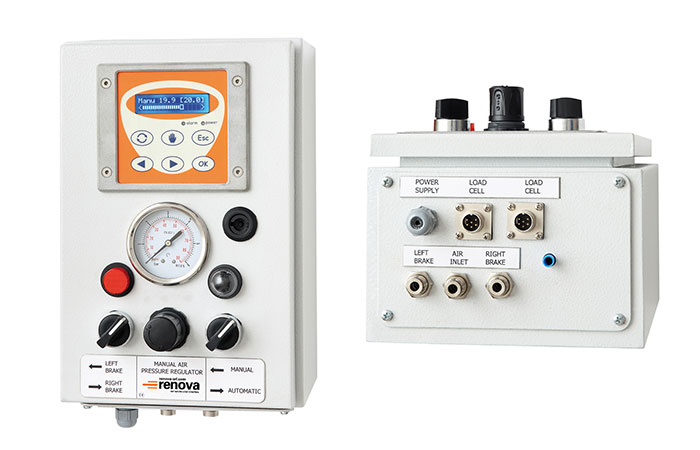

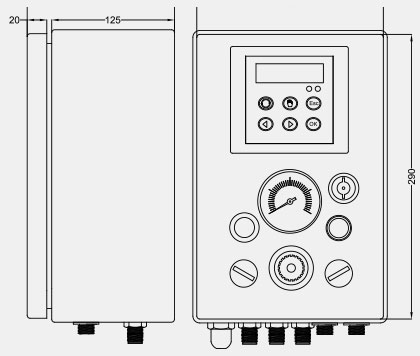

ISOBOX
Caja de control de tensión
La Isobox es un sistema integrado para la regulación automática de tensión del panel de control Isomatic y del transductor convertidor Ep. Gracias a su alta flexibilidad, puede personalizarse para adaptarse a distintos tipos de aplicaciones y puede configurarse para trabajar con células de carga, rodillos bailarines o sensor ultrasónico para el control de la tensión de la banda tanto en el sistema de circuito cerrado como en el sistema de circuito abierto.
Isobox es fácil de usar y está listo para montar.
| DATOS TÉCNICOS | |
| alimentación de entrada | de 220 a 240 V; de 50 a 60 Hz; 3,2 A |
| presión de entrada | máx 8 bar |
| señal de entrada de célula de carga | 2×6 conectores pin EN 60529 |
| alimentación de salida | 24 V; 6,25 A |
| presión de salida | de 0 a 6 bar |
| unidades | freno izquierdo y freno derecho; modo manual y automático |
| seguridad | botón eléctrico on/off |
| regulación | regulación automática mediante panel y manómetro; regulación manual mediante regulador manual y termómetro |
| temperatura de funcionamiento | de 0 a 50 °C |
