systèmes de contrôle de la tension de la bande
RÉGULATEURS
WEB TENSION CONTROLLER
Idéals pour corriger les variations de tension, les régulateurs conviennent à différentes applications dans les systèmes en boucle fermée et en boucle ouverte
Régulateurs de tension de la bande
Système de régulation automatique de la tension de la bande
Watch videoLe régulateur de tension reçoit les données du capteur ou de la cellule de charge et les transmet au frein.
Dans les systèmes en boucle fermée, les régulateurs de tension de la bande comparent la valeur de tension de la bande détectée par les cellules de charge avec le « point de consigne » et envoient la donnée au frein ou au moteur afin d’ajuster la tension de la bande.
Dans les systèmes en boucle ouverte, la valeur de tension de la bande peut être obtenue par le capteur à ultrasons en mesure de détecter le diamètre de la bobine, ou par un potentiomètre connecté à un rouleau baladeur.
Modèles de RÉGULATEURS
Régulateurs de tension de la bande

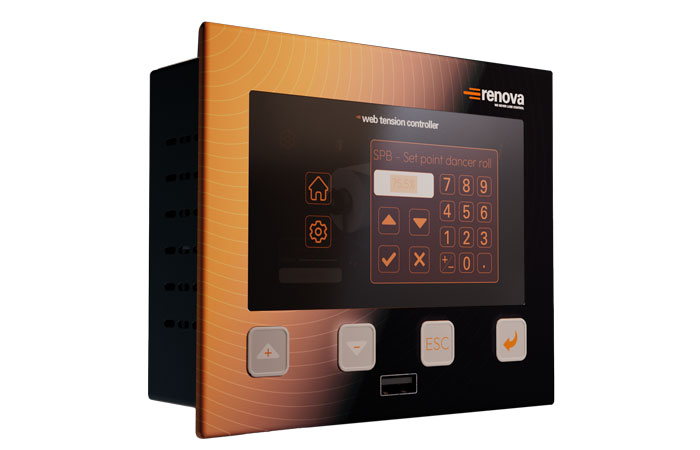

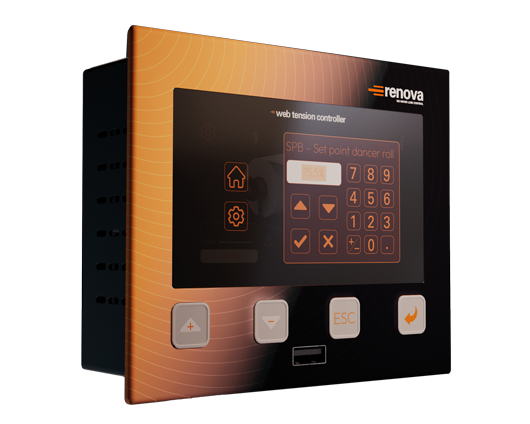

WEB TENSION CONTROLLER

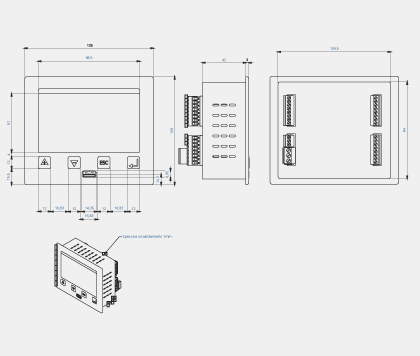

DatasheetPanneau de commande
- Gestion complète des fonctions PID
- Compensation de l’inertie des bobines à différentes étapes
- Temps d’accélération et de décélération programmables au lieu du point de consigne
- Programme de gestion des changements de bobine non-stop
| DONNÉES TECHNIQUES | |
| alimentation | 24 Vdc (± 10%) |
| énergie | 8W max |
| entrées analogiques pour cellules | 1 max n° 2 capteurs de force |
| entrées analogiques | 1 rouleau danseur ou consigne à distance ou vitesse de ligne |
| sortie analogique (2X) | 1 commande à piston à tension proportionnelle ou à rouleau danseur |
| Sorties relais numériques | 2 pour les alarmes |
| Classe de protection IP | IP20 – Case / IP52 – Front Panel |
| Température de fonctionnement | 50 °C |
| Poids | 400 g |
Régulateurs de tension de la bande
ISOBOX
Boîtier de contrôle de tension
L’Isobox est un système intégré pour la régulation automatique de la tension du panneau de commande Isomatic et du transducteur convertisseur Ep. Grâce à sa grande flexibilité, il peut être personnalisé pour s’adapter à différents types d’applications et peut être configuré pour fonctionner avec des cellules de charge, un rouleau baladeur ou un capteur à ultrasons pour le contrôle de la tension de la bande à la fois dans le système en boucle fermée et dans le système en boucle ouverte.
Isobox est facile à utiliser et prêt à monter.
| DONNÉES TECHNIQUES | |
| alimentation en entrée | 220÷240 V; 50÷60 Hz; 3,2 A |
| pression d’entrée | max. 8 bars |
| signal de cellule de charge d’entrée | Connecteur 2×6 broches EN 60529 |
| alimentation à la sortie | 24 V; 6,25 A |
| pression de sortie | 0÷6 bars |
| entraînements | frein gauche et frein droit ; modes manuel et automatique |
| sécurité | bouton électrique marche/arrêt |
| régulation | régulation automatique par panneau et manomètre ; régulation manuelle par régulateur manuel et thermomètre |
| températures de fonctionnement | 0÷50 °C |
