Sistemi di controllo della tensione
Regolatori
WEB TENSION CONTROLLER
Ideali per correggere le variazioni di tensione, i regolatori sono adatti per molteplici applicazioni in sistemi a circuito chiuso e aperto
Il regolatore di tensione riceve i dati dal sensore o dalla cella di carico e li inoltra al freno.
Nei sistemi a circuito chiuso, i regolatori di tensione confrontano la tensione rilevata dalle celle di carico con il segnale di ‘set point’ e inviano un input al freno o motore in modo da regolare la tensione del nastro.
Nei sistemi a circuito aperto, il valore della tensione può essere ottenuto dal sensore ad ultrasuoni, in grado di rilevare il diametro della bobina, oppure da un potenziometro collegato ad un rullo ballerino.
MODELLI DI REGOLATORI
REGOLATORI DI TENSIONE
WEB TENSION CONTROLLER
DatasheetPannello di controllo
- Gestione completa delle funzioni PID
- Compensazione dell’inerzia delle bobine nelle varie fasi
- Tempi di accelerazione e decelerazione programmabili rispetto al set point
- Programma di gestione per cambio continuo delle bobine
| DATI TECNICI | |
| alimentazione | 24 Vdc (± 10%) |
| potenza | 8W max |
| input analogico cella | 1 max nr 2 celle di carico |
| input analogico | 1 ballerino o setpoint remoto o velocità di linea |
| output analogico (2X) | 1 proporzionale al tiro o comando pistone ballerino |
| Uscite digitali a relè | 2 per allarmi |
| Grado di protezione IP | IP20 – Case / IP52 – Front Panel |
| Temperatura di lavoro | 50 °C |
| Peso | 400 g |
REGOLATORI DI TENSIONE

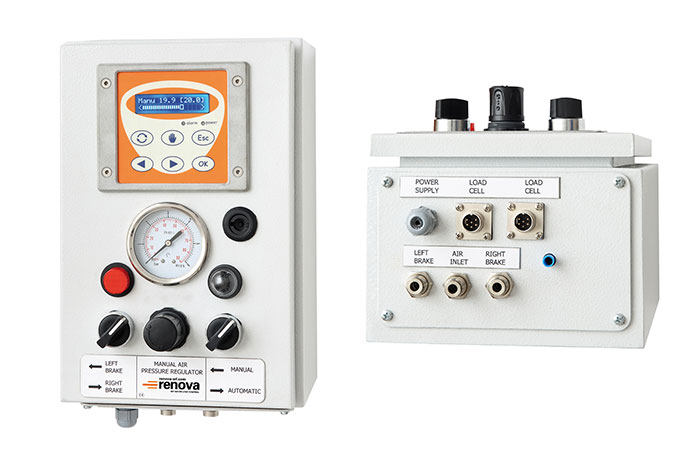

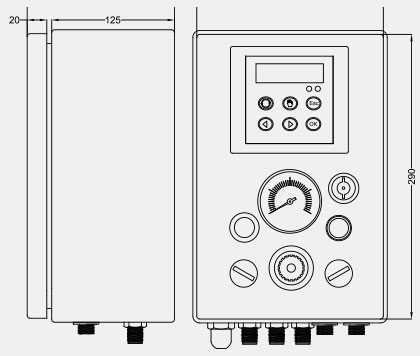

ISOBOX
Box di controllo tensione
Isobox è un sistema di regolazione automatica della tensione integrato con pannello di controllo Isomatic e trasduttore Ep converter. Grazie alla sua elevata flessibilità, può essere personalizzato per essere utilizzato in differenti applicazioni e configurato per lavorare con celle di carico, rullo ballerino o sensore a ultrasuoni, in sistemi di controllo a circuito chiuso o circuito aperto.
Isobox è facile da utilizzare e pronto da montare.
| DATI TECNICI | |
| alimentazione | 220÷240 V; 50÷60 Hz; 3,2 A |
| input pressione | max 8 bar |
| input segnale celle di carico | 2×6 connettore EN 60529 |
| output alimentazione | 24 V; 6,25 A |
| output pressione | 0÷6 bar |
| comandi | freno sinistro e destro; modalità manuale e autormatica |
| sicurezza | pulsante elettrico on/off |
| regolazione | regolazione automatica da pannello e manometro; regolazione manuale da regolatore manuale e termometro |
| temperature di esercizio | 0÷50 °C |
