Sistemi di controllo della tensione
ALIMENTATORI
In caso di freno a polvere magnetica, un alimentatore sostituisce il pannello di controllo nel ricevere le informazioni dai sensori, conferendo al freno segnali automatici
ALIMENTATORI PER IL CONTROLLO DELLA TESIONE
Controllo accurato della coppia di frenatura, indipendentemente dalle variazioni di temperatura del freno
DatasheetWatch videoRenova offre sistemi integrati per il controllo della tensione come l’alimentatore con microprocessore e uscita regolata in corrente
Garantiscono il controllo accurato della coppia di frenatura, indipendentemente dalle variazioni di temperatura del freno. Mantenendo costante la tensione del nastro desiderata, evitano la possibilità di interruzioni del materiale in qualsiasi fase di lavoro.
MODELLI DI ALIMENTATORI
Alimentatori di tensione

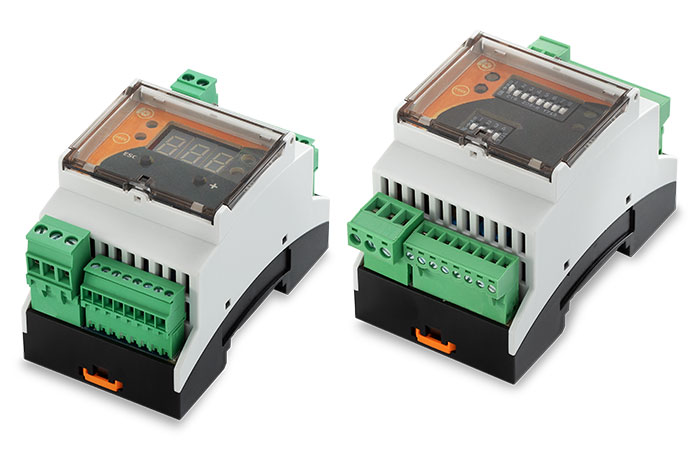

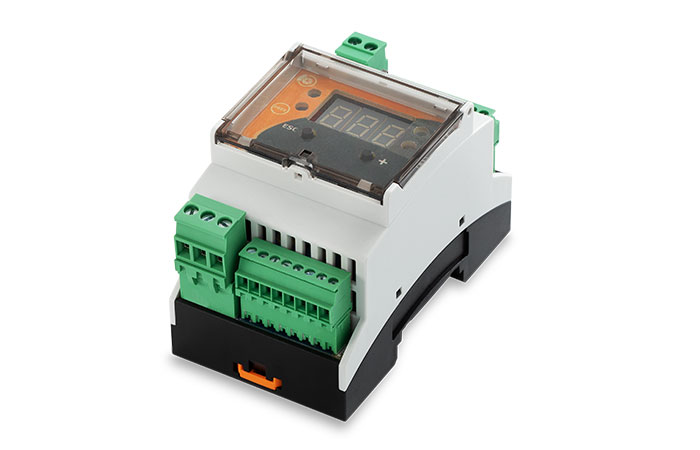

AL PWX 5A
Alimentatore
Alimentatore a microprocessore con uscita regolata a corrente fino a 5A per il controllo accurato della coppia di frenatura su freni a polvere ed elettromagnetici, indipendentemente dalle variazioni di temperatura del freno.
Gli input e output analogici (tensione o corrente) sono riferiti al set point della coppia e all’output di controllo, mentre gli input digitali sono programmati per il controllo diretto delle principali funzioni con comunicazione tramite protocollo Modbus RTU su interfaccia seriale RS485. Sono disponibili sia la funzione di smagnetizzazione programmabile che il controllo dei freni pneumatici tramite trasduttore EP Converter.
Disponibile anche in versione speciale per applicazioni a circuito chiuso semplici ed economiche, con feedback del segnale analogico a rulli o celle di carico.
| DATI TECNICI | |
| alimentazione | 12÷27 V AC or 12÷36 V DC |
| impostazione potenza | Regolabile da 1A to 5A, output stabilizzato in corrente, regolato traminte ingressi analogici di riferimento. Tensione nominale di riferimento 24V DC |
| output di potenza | 24 VDC 200 mA for sensors power supply (eg: ultrasonic) |
| set point output ausiliario | 10 VDC 50 mA (control through potentiometer 5 kohm) |
| input digitali | 3 input digitali dedicati con livello di attivazione configurabile tramite JP2 (0V o 24VDC); funzioni FREE/FRENO/DEMAG |
| output digitali | 2 input analogici setpoint 0÷10 VDC and 4÷20 mA |
| output analogici | 2 output analogici configurabili (potenza fornita o set point) |
| interfaccia comm | RS485 |
| interfaccia jumper | Terminazione JP1: RS485; JP2: imposta la modalità di attivazione dell’input digitale |
| LEDs | 2 per il controllo di funzionamento e programmazione; 2 per il controllo delle funzioni pre-programmate attivate |
| funzione | Protezione PSW – Funzione Demag automatico – Impostazione valore display – Smart Dancer |
| temperature di esercizio | +0°C / +70°C |

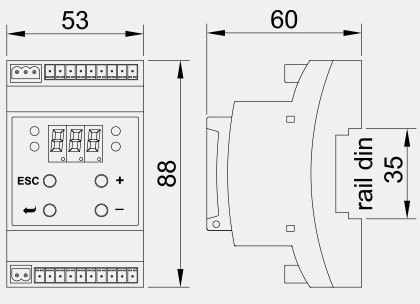

| versioni disponibili | DIP-SWITCH interfaccia utente (mod. ALPWX-5A-DSW); LED DISPLAY interfaccia utente (mod. ALPWX-5A-LED) |
Alimentatori di tensione
AL PWX II
Modulo di controllo semplice
Dispositivo intelligente ed efficace adatto a risolvere qualsiasi problema tecnico nel controllo della tensione del nastro.
Design semplice per installazione su barra DIN, display grafico 1,8” per l’impostazione e il monitoraggio dei parametri di lavoro, 4 tasti di configurazione dedicati, impostazione completa tramite menù guidati per ogni tipo di applicazione in circuiti aperti o chiusi e set di parametri PID per gestire al meglio ogni processo produttivo: caratteristiche principali che permettono di definire questo dispositivo come un modulo di controllo semplice.
Come tutti gli alimentatori, AL PWX II può controllare sia i freni elettromagnetici che i freni pneumatici tramite il trasduttore EP Converter. Infine, l’alimentatore è dotato di output di allarme programmabili e interfaccia di comunicazione Modbus RTU su interfaccia seriale RS485.
