Systeme zur Kontrolle der Bahnspannung
STROMVERSORGUNGEN
Bei der Magnetpulverbremse ersetzt ein Stromversorgungsmodul die Schalttafel beim Empfang der Informationen von den Sensoren und gibt der Bremse automatische Signale.
Bahnspannung Stromversorgungen
Präzise Steuerung des Bremsmoments, unabhängig von der Temperatur der Bremse
DatenblattVideo ansehenRenova bietet integrierte Systeme für die Spannungskontrolle, wie Stromversorgungsmodule mit Mikroprozessor und stromgesteuertem Ausgang.
Sie garantieren eine präzise Kontrolle des Bremsmoments, unabhängig von der Temperatur der Bremse. Indem sie die gewünschte Bahnspannung konstant halten, verhindern sie die Möglichkeit von Materialbrüchen in jeder Phase der Bahnverarbeitung.
Netzteile Modelle
Bahnspannung Stromversorgungen

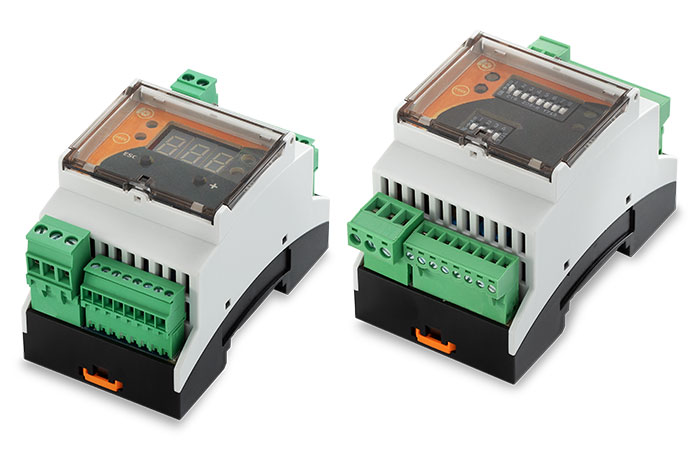

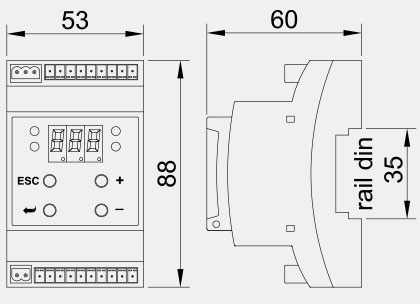

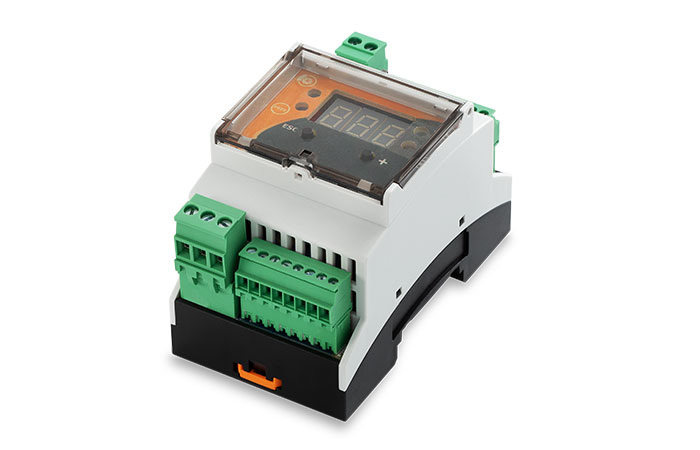

AL PWX 5A
Stromversorgungsmodul
Mikroprozessor-Stromversorgungsmodul mit stromgesteuertem Ausgang bis zu 5A zur präzisen Steuerung des Bremsmoments bei Pulver- und elektromagnetischen Bremsen, unabhängig von den Temperaturschwankungen der Bremse.
Die analogen Ein- und Ausgänge (Spannung oder Strom) beziehen sich auf den Drehmomentsollwert und den Steuerausgang, während die digitalen Eingänge für die direkte Steuerung der Hauptfunktionen mit Kommunikation über das Modbus RTU-Protokoll auf der seriellen RS485-Schnittstelle programmiert sind. Sowohl die programmierbare Entmagnetisierungsfunktion als auch die Steuerung der pneumatischen Bremsen über den EP-Wandler sind verfügbar.
Auch in einer speziellen Version für einfache und kostengünstige Anwendungen mit geschlossenem Regelkreis, mit Tänzerwalze oder Wägezellen mit analoger Signalrückmeldung erhältlich.
| TECHNISCHE DATEN | |
| Stromversorgung | 12÷27 V AC oder 12÷36 V DC |
| Leistungsabgabe einstellen | Einstellbar von 1A bis 5A, stromstabilisierter Ausgang, geregelt über die analogen Referenzeingänge. Referenz-Nennspannung 24V DC |
| Stromausgang | 24 VDC 200 mA für die Stromversorgung von Sensoren (z.B.: Ultraschall) |
| Sollwert-Hilfsausgang | 10 VDC 50 mA (Steuerung über Potentiometer 5 kohm) |
| Digitale Eingänge | 3 dedizierte digitale Eingänge mit konfigurierbarem Aktivierungspegel über JP2 (0V oder 24VDC); FREE/BRAKE/DEMAG Funktionen |
| digitale Ausgänge | 2 analoge Sollwerteingänge 0÷10 VDC und 4÷20 mA |
| analoge Ausgänge | 2 konfigurierbare analoge Ausgänge (Versorgungsspannung oder Sollwert) |
| Kommunikationsschnittstelle | RS485 |
| Jumper | JP1: RS485-Terminierung; JP2: Aktivierungsmodus für digitale Eingänge einrichten |
| LEDs | 2 zur Funktions- und Programmierkontrolle; 2 zur Kontrolle der aktivierten vorprogrammierten Funktionen |
| Funktion | PSW-Schutz – Automatische Demag-Funktion – Einstellung der Anzeigewerte – Smart Dancer |
| Betriebstemperatur | +0°C / +70°C |
| Verfügbare Versionen | Benutzeroberfläche DIP-SWITCHES (Mod. ALPWX-5A-DSW); Benutzeroberfläche LED DISPLAY (Mod. ALPWX-5A-LED) |
Bahnspannung Stromversorgungen
AL PWX II
Einfaches Steuerungsmodul
Intelligentes und effektives Gerät zur Lösung aller technischen Probleme bei der Kontrolle der Bahnspannung.
Einfaches Design für die Installation auf einer DIN-Schiene, 1,8″-Grafikdisplay für die Einstellung und Überwachung der Arbeitsparameter, 4 dedizierte Konfigurationstasten, vollständige Einstellung über geführte Menüs für jede Art von Anwendung im offenen oder geschlossenen Regelkreis und eine Reihe dedizierter PID-Parameter zur besseren Steuerung jedes Produktionsprozesses: das sind die wichtigsten Merkmale, die es erlauben, dieses Gerät als einfaches Kontrollmodul zu definieren.
Wie die Stromversorgungsmodule kann der AL PWX II Controller sowohl elektromagnetische Bremsen als auch pneumatische Bremsen über EP-Konverter steuern. Schließlich ist der Controller mit programmierbaren Alarmausgängen und einer Modbus RTU-Kommunikationsschnittstelle über die serielle RS485-Schnittstelle ausgestattet.
