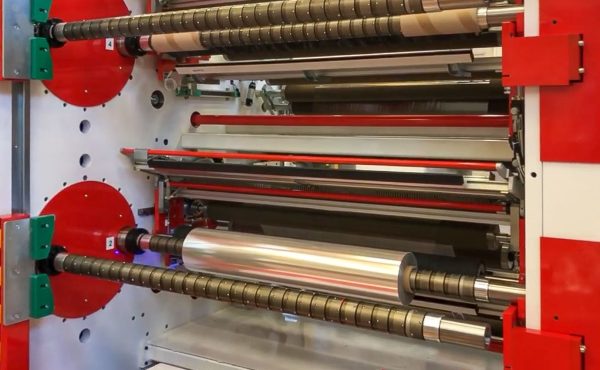

Die Sensorex-Wägezellen werden auf Walzen angebracht, um die Spannung einer Bahn präzise zu erfassen. Sie sind für den Einsatz in Systemen mit geschlossenem Regelkreis konzipiert.
Kraftmesszellen
Wird in geschlossenen Regelkreisen verwendet, um die Bahnspannung zu erkennen und das Eingangssignal an das Bedienfeld zu senden.
DatenblattVideo ansehen
Sensorex-Wägezellen bieten die zuverlässigste Leistung, höchste Genauigkeit und Sensibilität.
Eine breite Palette von Wägezellen kann an jede Anwendung angepasst werden, alle getestet, kalibriert und zertifiziert.

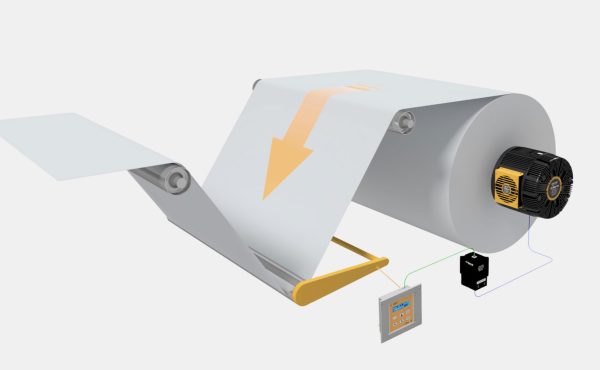

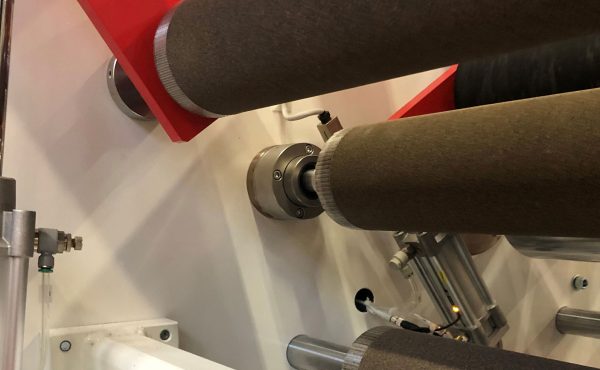

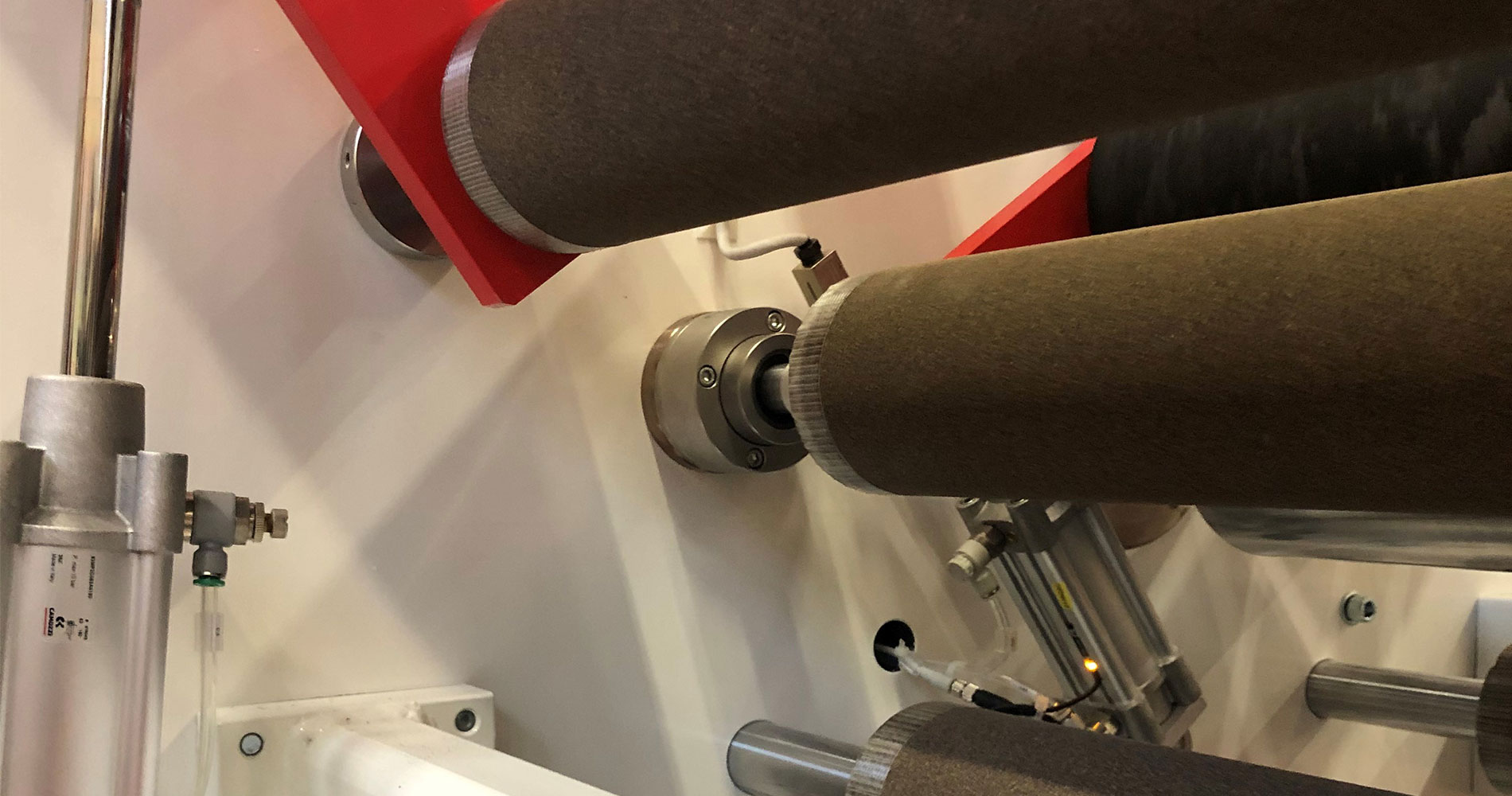

Die Wägezellen erfassen die Bahnspannung und senden ein Eingangssignal an das Bedienfeld, das die erfasste Bahnspannung mit dem ‚Sollwert‚ vergleicht und das Signal an die Bremse (oder den Motor) sendet.
Im Falle einer pneumatischen Bremse ist ein elektropneumatischer Wandler erforderlich, um das elektronische Signal in ein Druckluftsignal für die Bremse umzuwandeln. Schließlich passt die Bremse das Drehmoment (oder die Drehzahl, wenn es sich um einen Motor handelt) an, um die erforderliche Bahnspannung zu erreichen.
Sensorex Wägezellen sind auch mit integriertem Verstärker erhältlich, um eine höhere Stabilität des Signals zu erreichen oder für Kabellängen >5m.
Warum SENSOREX
Wägezellen bieten die zuverlässigste Leistung, höchste Genauigkeit und Sensibilität
Extreme Präzision und Zuverlässigkeit
Einfach zu benutzen und leicht zu montieren
Kompaktes Design für enge Räume
Überlastungsschutz
Kraftmesszellen
MIT Sensorex sagen Sie Stopp zu
Sensorex
LEITFADEN ZUR AUSWAHL VON WÄGEZELLEN
MODELL
Wählen Sie den Wägezellentyp entsprechend den Spezifikationen Ihrer Maschine.
Flanschwägezelle oder Flanschwägezelle mit Durchgangsloch sind verfügbar.
LADUNG KAPAZITÄT
Wählen Sie die Last, die die Zelle tragen soll, entsprechend der Bahnspannung und dem Rollengewicht.
LOCHDURCHMESSER
Wählen Sie den Lochdurchmesser der Zelle entsprechend dem Pilot der Rolle.
BERECHNUNG DER TRAGFÄHIGKEIT
Eine Konfiguration mit horizontaler Resultante wird nicht durch das Rollengewicht beeinflusst. Sie bietet eine bessere Präzision, wenn die Bahnspannung niedrig ist.
F = horizontal RICHTUNG
Eine Konfiguration mit horizontaler Resultante wird nicht durch das Rollengewicht beeinflusst. Sie bietet eine bessere Präzision, wenn die Bahnspannung niedrig ist.
F = 2Tcosα
F = ABWÄRTS GERICHTET
Eine Konfiguration mit abwärts gerichteter Resultante erhöht die Belastung der Zelle durch die Komponente des Rollengewichts. Diese Komponente muss in den Einstellungen des Bedienfelds gelöscht werden.
F = 2Tcosα + Pcosβ
F = RICHTUNG NACH OBEN
Eine Konfiguration mit nach oben gerichteter Resultante reduziert die Belastung der Zelle durch die Komponente des Rollengewichts. Diese Komponente muss in den Einstellungen des Bedienfelds gelöscht werden.
F = 2Tcosα – Pcosβ
Sensorex Modelle
Kraftmesszellen Sensorex

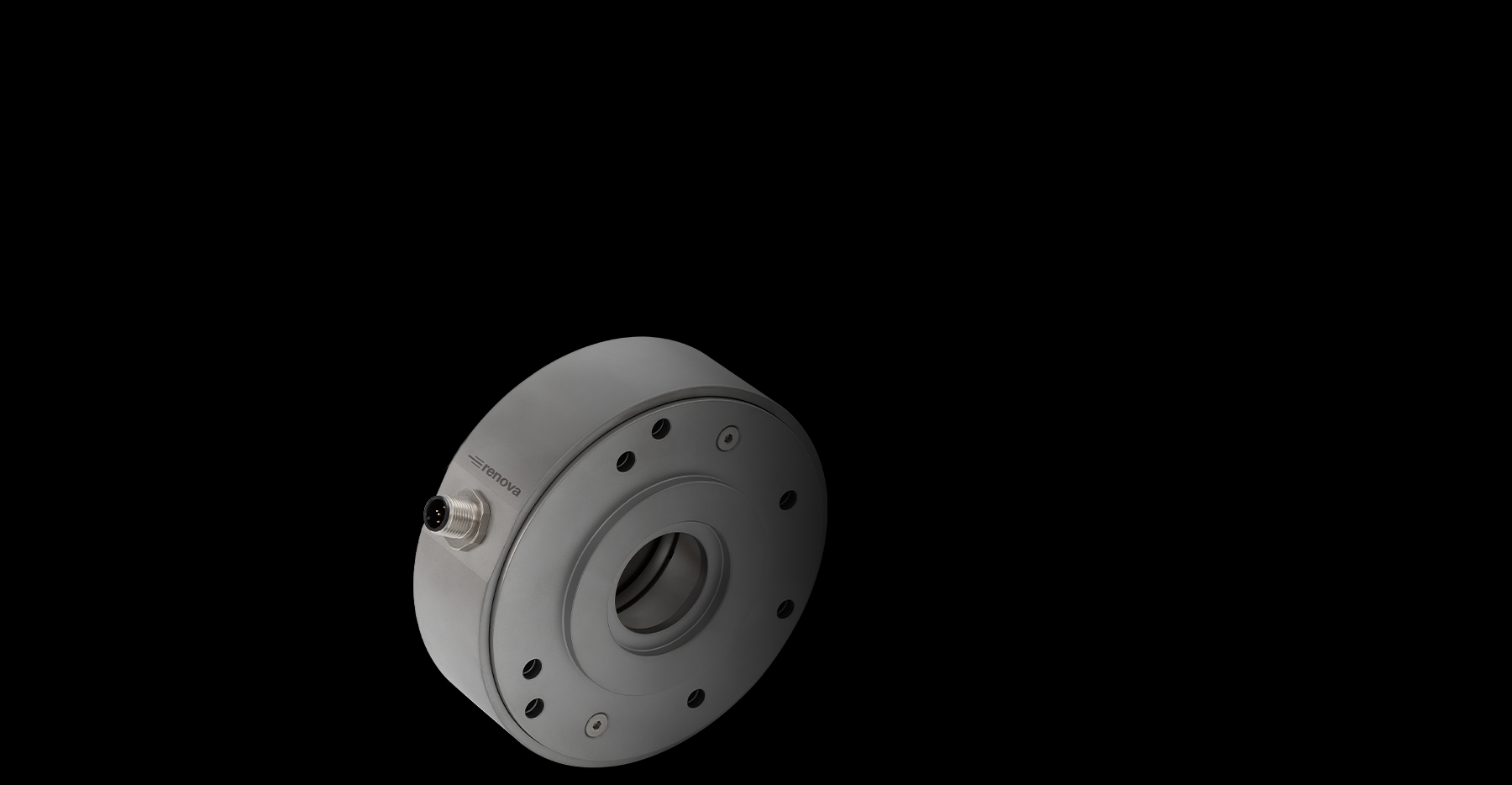

SX.CF
Flansch-Wägezellen
- Erhältlich in verschiedenen Modellen mit Lasten von 50 bis 4000 N
- Wellendurchmesser von 15 bis zu 35 mm
- Eingangssignal maximal 18 VDC / Ausgangssignal 1,8 mV
SX-CF Wägezellen sind auch mit integriertem Verstärker erhältlich – für eine höhere Stabilität des Signals oder für eine Kabellänge > 5 Meter.
- Eingangssignal 12 VDC / Ausgangssignal 4 ÷ 20mA
| Belastung [N] | Ø Lager [mm] | |
| CX-CF.85 | 50 – 1000 | 15-35 |
| CX-CF.120 | 250-4000 | 15-35 |
| CX-CF.125 | 500 – 2500 | – |
Kraftmesszellen Sensorex
SX-CH
Flansch-Wägezellen mit Durchgangsbohrung
Kompaktes Design, ideal für den Einsatz in Umgebungen, in denen der Platz begrenzt ist und Sensorwalzen mit Querwellen verwendet werden.
- Verfügbar mit Lasten von 150 bis 3000 N
- Wellendurchmesser von 15 bis zu 35 mm
- Eingangssignal maximal 18 VDC / Ausgangssignal 1,8 mV
SX-CH Wägezellen sind auch mit integriertem Verstärker erhältlich, um eine größere Stabilität des Signals zu erreichen oder für eine Kabellänge > von 5 Metern.
- Eingangssignal 12 VDC / Ausgangssignal 4 ÷ 20mA
| Belastung [N] | Ø Lager [mm] | |
| CX-CH.105 | 150 – 1000 | 15-17 |
| CX-CF.125 | 150- 1500 | 15-25 |
| CX-CF.175 | 300 – 3000 | 15-35 |
Kraftmesszellen Sensorex
SX.CB

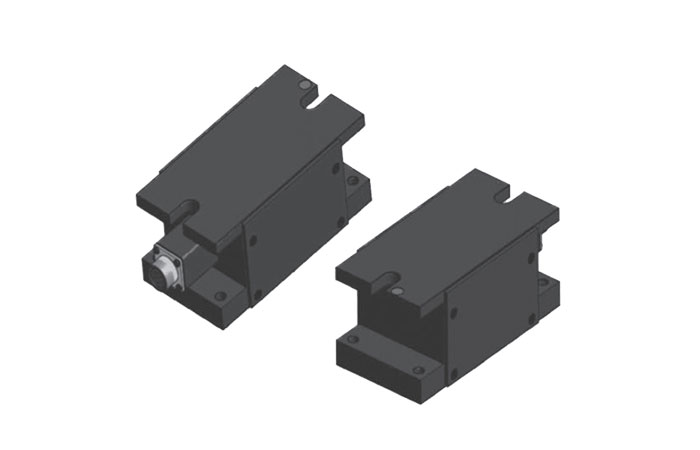

Wägezellen im Basistyp
Die CB-Basiswägezellen sind die ideale Lösung für die Ermittlung der Spannung von Hochlaminaten und für Anwendungen, bei denen eine Fußbefestigung erforderlich ist. Die Wägezellen der CB-Serie garantieren eine hohe Widerstandsfähigkeit gegen Vibrationen und Überlastungen sowie Zuverlässigkeit, Präzision und eine lange Lebensdauer. Für die Installation ist eine Fußbefestigung erforderlich. Abhängig von der zu tragenden Last sind die CB-Wägezellen in Aluminium oder Stahl erhältlich.
CB-Zellen werden insbesondere in Papierfabriken, Kalander- und Walzmaschinen eingesetzt, aber auch in Anlagen, in denen Laminat mit äußerster Sorgfalt und Aufmerksamkeit behandelt werden muss.
Erhältlich mit Lasten von 150 bis 30000 N.
Kraftmesszellen Sensorex
SX.CCS
Freitragende Wägezellen mit Sensor
Die Sensorwalze der CCS-Serie wird für die Messung der Bahnspannung während der Bahnverarbeitung in freitragenden Anwendungen empfohlen. Die CCS-Sensorwalze hat dank der beiden Sensoren mit doppelter Metallfolie eine hohe Präzision bei der Erfassung der Bahnspannung. Dies ermöglicht eine hohe Genauigkeit beim Ablesen der Spannung und die Position des Materials auf der Walze hat keinen Einfluss auf die Messung.
Die Walze wird schnell und einfach von nur einer Seite aus befestigt und der Anschluss kann sowohl innerhalb als auch außerhalb des Maschinenrahmens installiert werden.
Erhältlich mit Lasten von 50 bis 500 N.
ZUSATZAUSRÜSTUNG
RESET
VERSTÄRKER

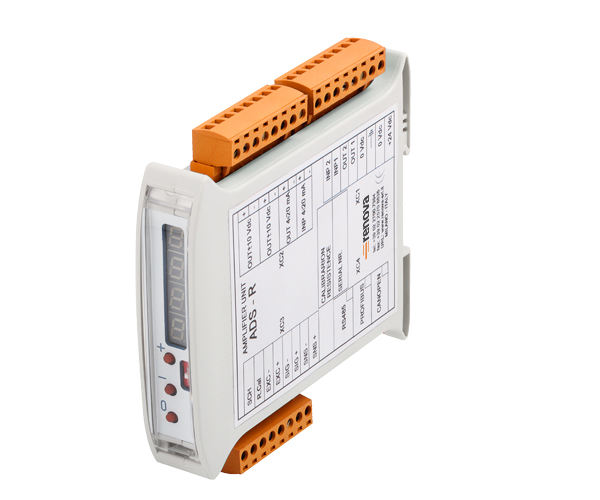

Digitaler Messverstärker zum Anschluss von zwei Wägezellen mit Dehnungsmessstreifen-Brücke
Dank seiner kompakten Größe, der Benutzerfreundlichkeit und der einfachen Installation ist der Reset-Verstärker äußerst flexibel und gleichzeitig präzise, mit einer hohen Langzeitstabilität und einer hervorragenden Linearität.
Er ist mit einem 24-Bit-Erfassungsschaltkreis mit programmierbarer Verstärkung, 3 analogen Ausgängen zu einer Steuereinheit und einem digitalen Eingang zum Zurücksetzen der Ausgänge aus der Ferne ausgestattet.
Im erweiterten Modus können Sie alle Betriebsparameter der Geräte über die Tastatur und das Display programmieren: Nullpunkt, Verstärkung (Skalenendwert in technischen Einheiten), Durchlassbereich des Filters auf dem Signal usw. Im Normalbetrieb zeigt das Display die Spannungsmessung an, die entsprechend den aktuellen Parametern berechnet wurde.
- 24-Bit-Mikroprozessor
- Montage auf DIN-Führungsstufe von 23 mm
- 4-stellige Anzeige
- Auch mit RS485, CANopen oder Profibus DPV1 DS404 Schnittstellen erhältlich
| Interface-Code | Beschreibung | |
| ADS – R | – | Standardlösung |
| ADS – R | D | mit RS485 Schnittstelle |
| ADS – R | P | mit Profibus-Schnittstelle (DPv1) |
| ADS – R | P | mit CANopen-Schnittstelle (DS4D4) |
