células de carga de tensión
SENSOREX

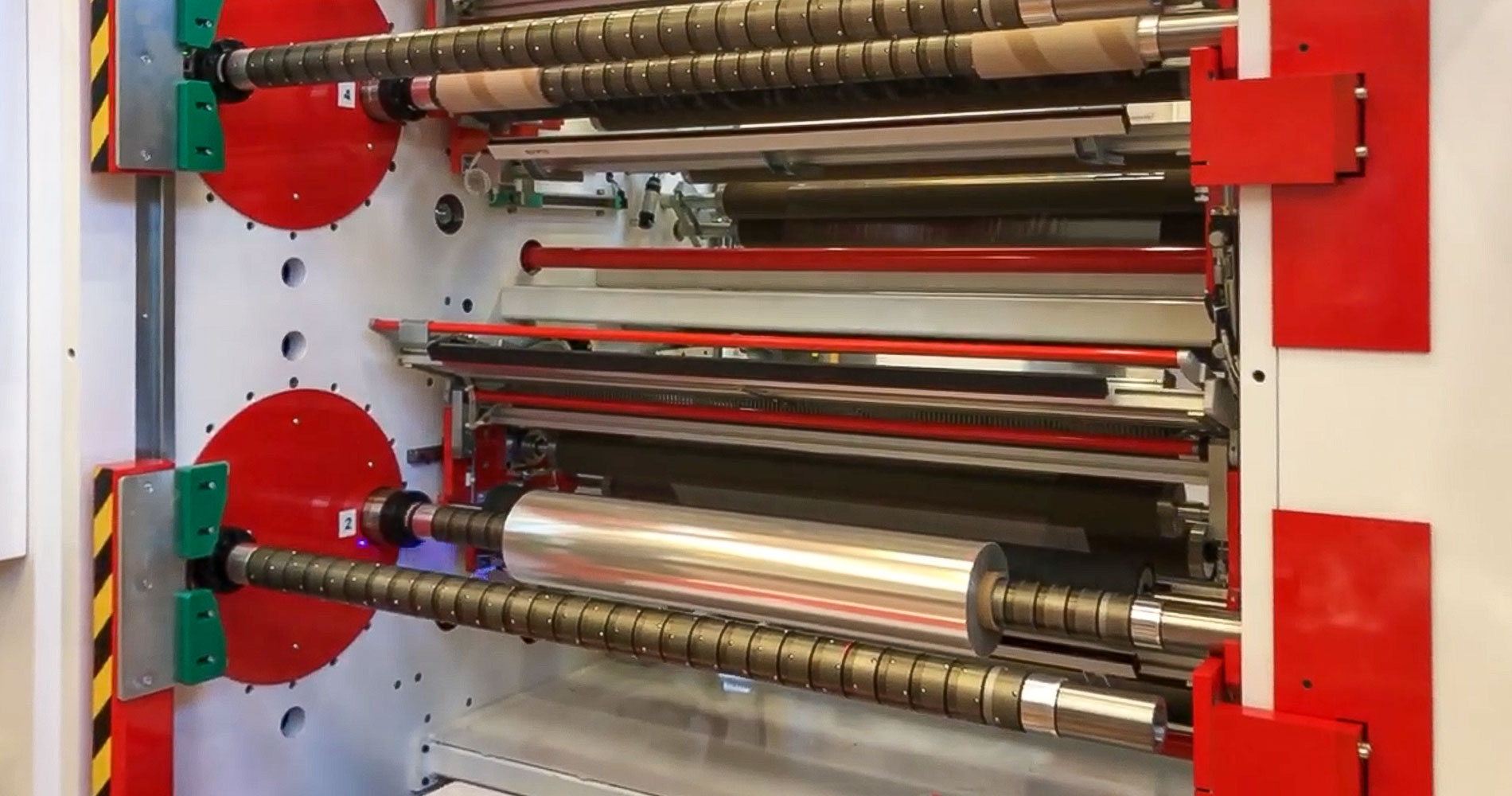

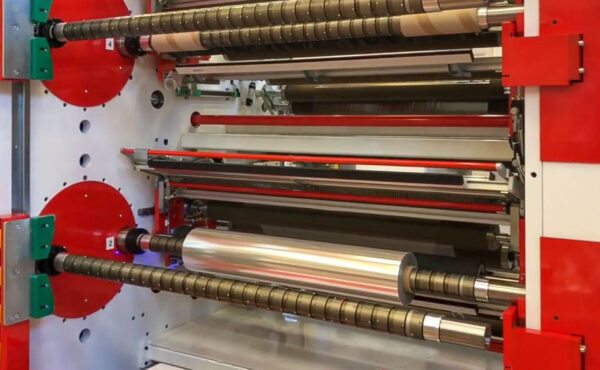

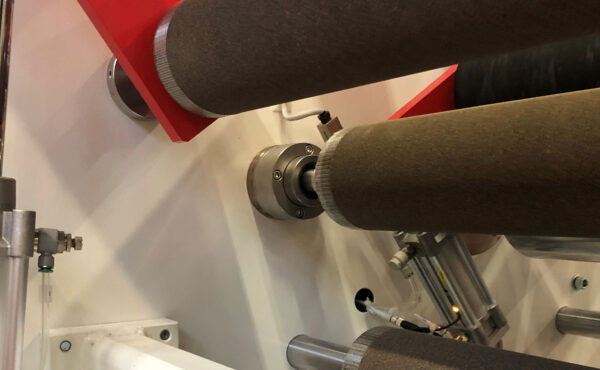

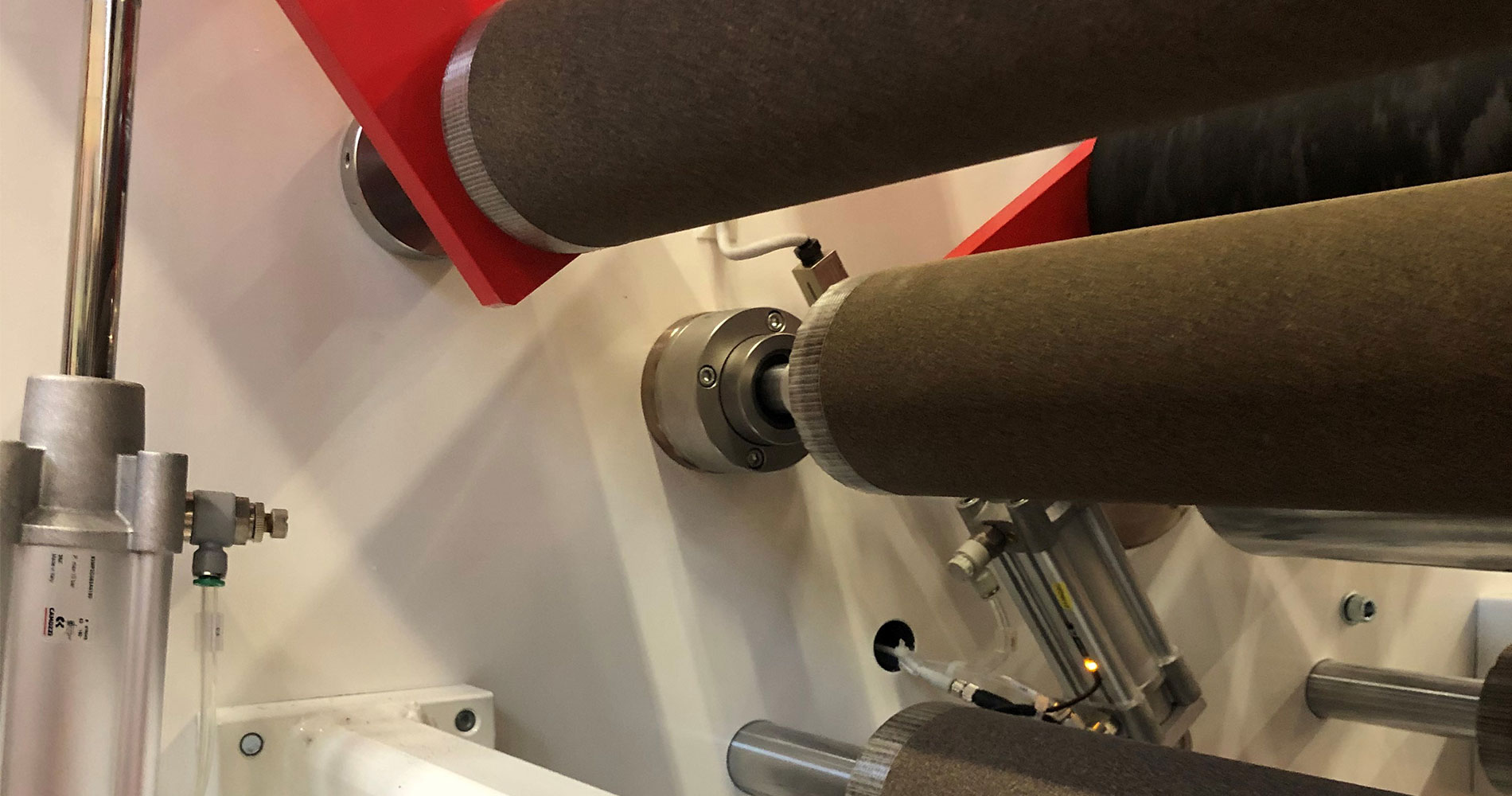

Aplicadas a los rodillos para detectar con precisión la tensión de banda, las células de carga Sensorex han sido diseñadas para su uso en sistemas de circuito cerrado
CÉLULAS DE CARGA DE TENSIÓN
Usadas en sistemas de regulación de circuito cerrado para detectar la tensión de banda y enviar una señal al panel de control
DatasheetWatch video
Las células de carga Sensorex proporcionan las prestaciones más fiables, la máxima precisión y sensibilidad.
Una amplia gama de células de carga que pueden adaptarse a cualquier aplicación, todas ellas debidamente probadas, calibradas y certificadas.

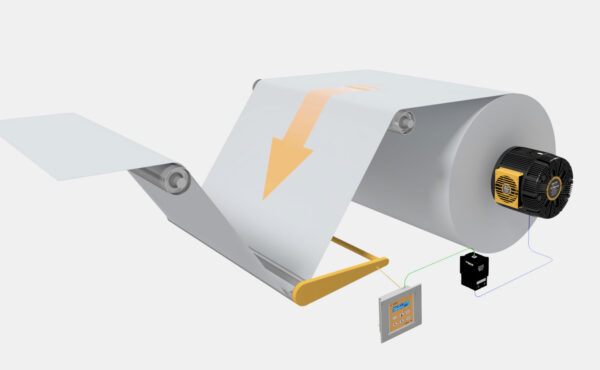

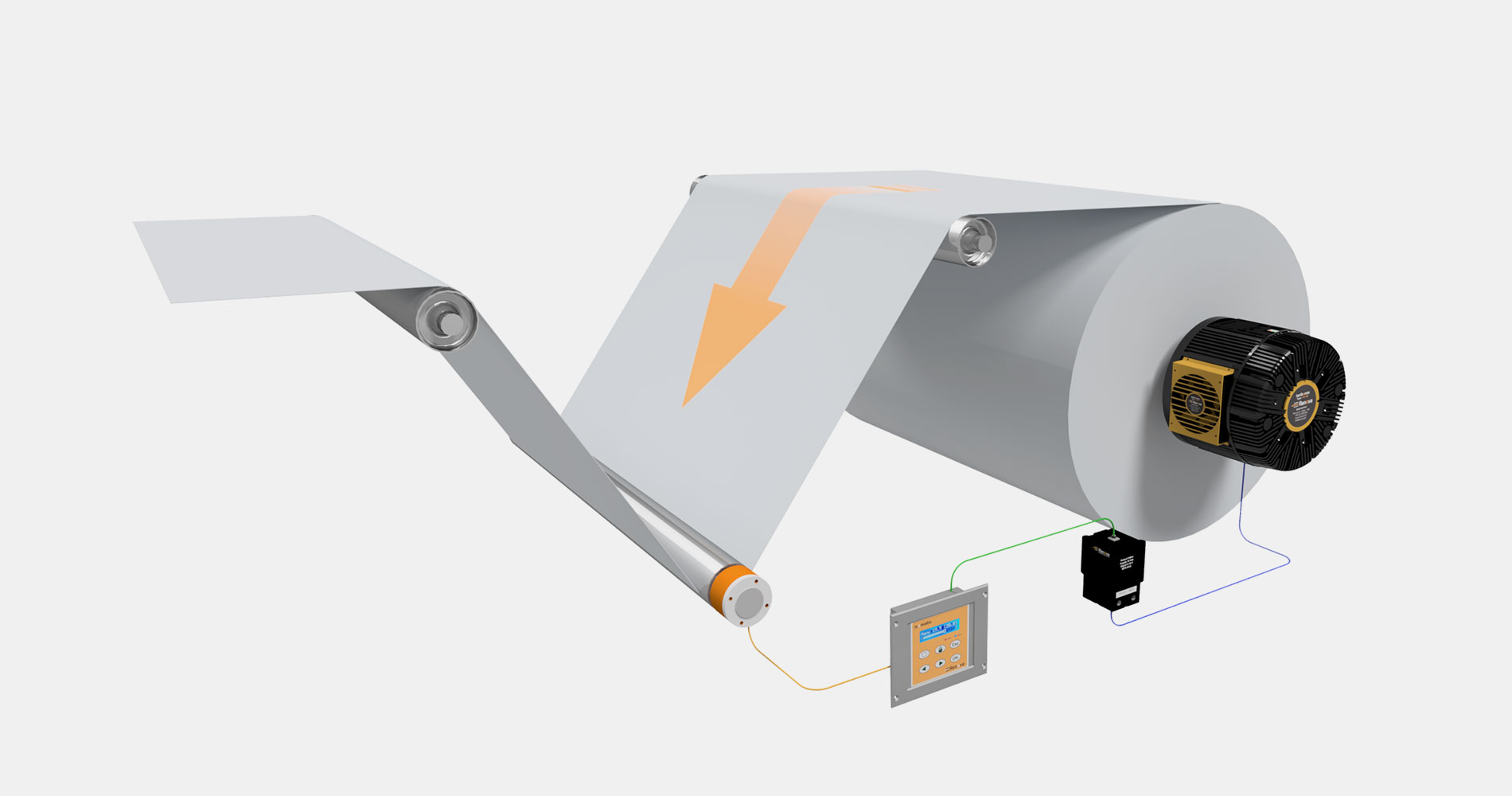

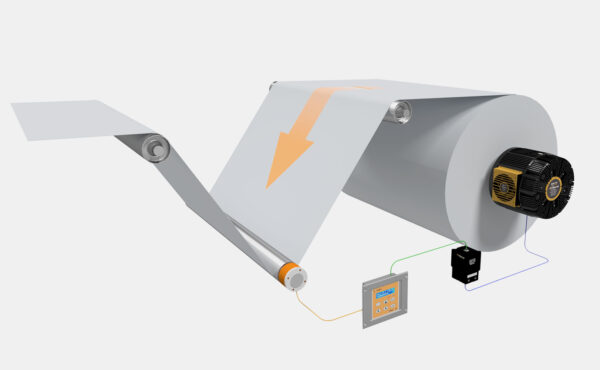

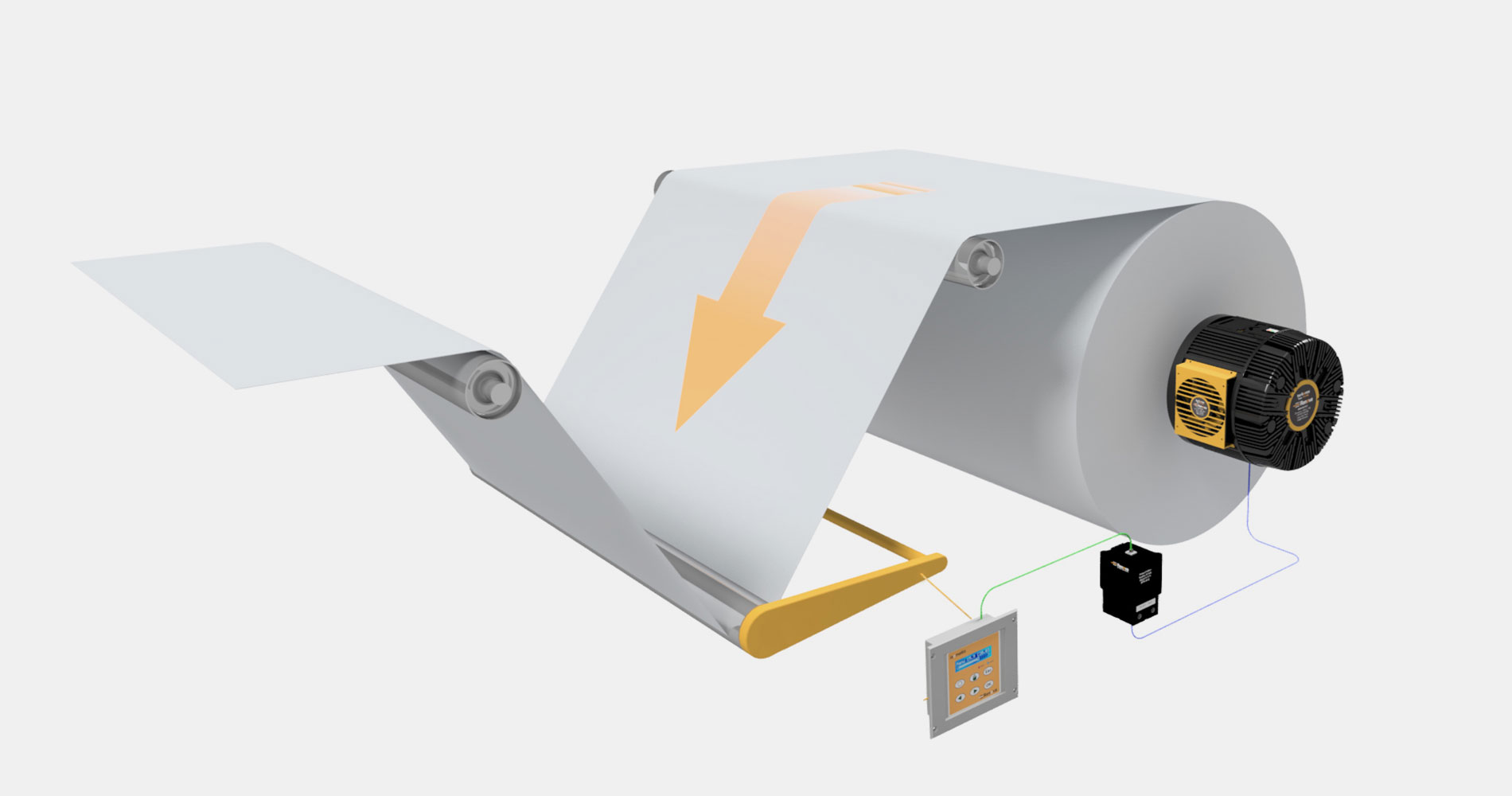

Las células de carga detectan la tensión de la banda y envían una señal al panel de control, que compara la tensión de banda detectada con el punto de ajuste y envía la señal al freno (o motor).
En caso de freno neumático, se necesita un convertidor electroneumático para transformar la señal electrónica en una señal de aire comprimido al freno. Por último, el freno ajusta el momento de torsión (o las rpm si es un motor) para obtener la tensión de banda requerida.
Las células de carga Sensorex están también disponibles con amplificador integrado, usado para obtener una mayor estabilidad de la señal o para longitudes de cable >5 m.
POR QUÉ SENSOREX
LAS CÉLULAS DE CARGA PROPORCIONAN LAS PRESTACIONES MÁS FIABLES, LA MÁXIMA PRECISIÓN Y SENSIBILIDAD
EXTREMADA PRECISIÓN Y FIABILIDAD
SIMPLE DE USAR Y FÁCIL DE MONTAR
DISEÑO COMPACTO PARA AJUSTARSE A ESPACIOS ESTRECHOS
PROTECCIÓN DE SOBRECARGA
CÉLULAS DE CARGA
CON SENSOREX DIGA STOP A
Sensorex
GUÍA DE SELECCIÓN DE CÉLULAS DE CARGA
MODELO
Seleccione el tipo de célula de carga según las características técnicas de su máquina.

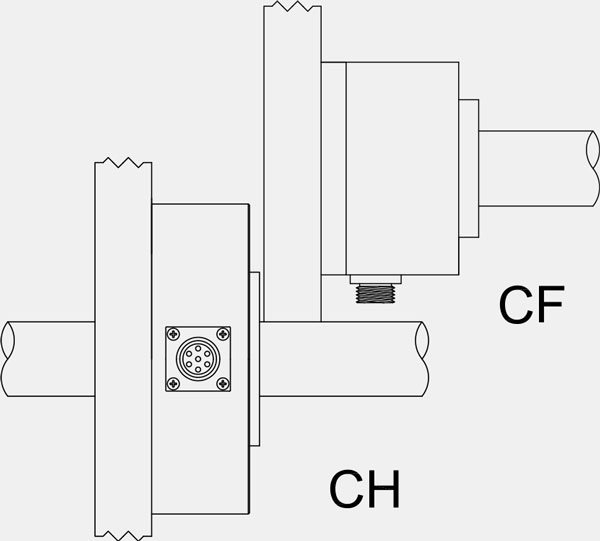

Disponibles: célula de carga para brida o célula de carga para brida con orificio de separación.
CAPACIDAD DE CARGA
Seleccione la carga que la célula debe soportar de acuerdo con la tensión de la banda y el peso de la bobina.
DIÁMETRO DEL ORIFICIO
Seleccione el diámetro del orificio de la célula según el piloto de la bobina.
CÁLCULO DE LA CAPACIDAD DE CARGA
Una configuración con resultante horizontal no se ve afectada por el peso de la bobina. Ofrece mayor precisión cuando la tensión de banda es baja.
F = DIRECCIÓN HORIZONTAL
Una configuración con resultante horizontal no se ve afectada por el peso de la bobina. Ofrece mayor precisión cuando la tensión de banda es baja.
F = 2Tcosα
F = DIRECCIÓN HACIA ABAJO
Una configuración con resultante hacia abajo realza la carga en la célula debido al componente del peso de la bobina. Este componente tiene que eliminarse en los ajustes del panel de control.
F = 2Tcosα + Pcosβ
F = DIRECCIÓN HACIA ARRIBA
Una configuración con resultante hacia arriba reduce la carga en la célula debido al componente del peso de la bobina. Este componente tiene que eliminarse en los ajustes del panel de control.
F = 2Tcosα – Pcosβ
MODELOS SENSOREX
Células de carga para tensión de banda Sensorex
SX.CF

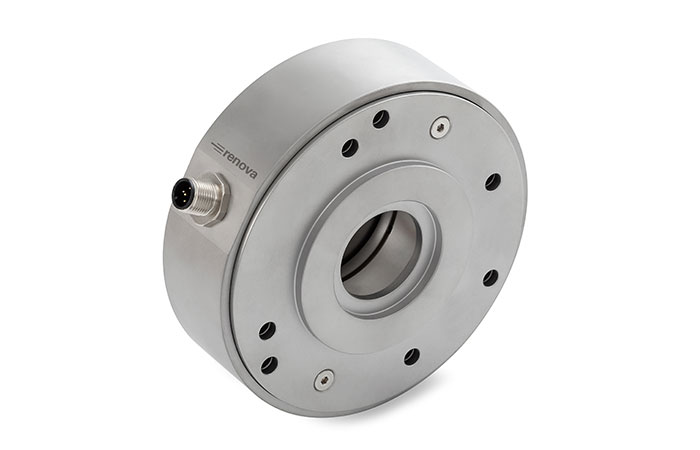

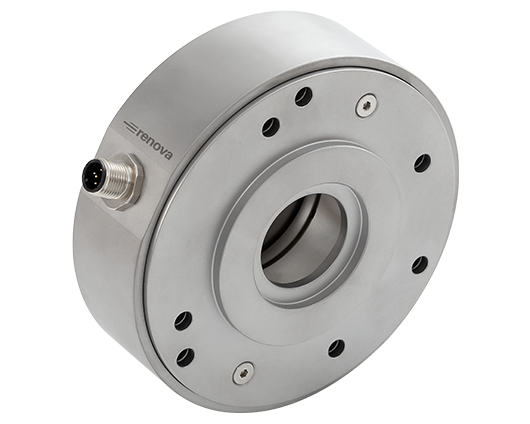

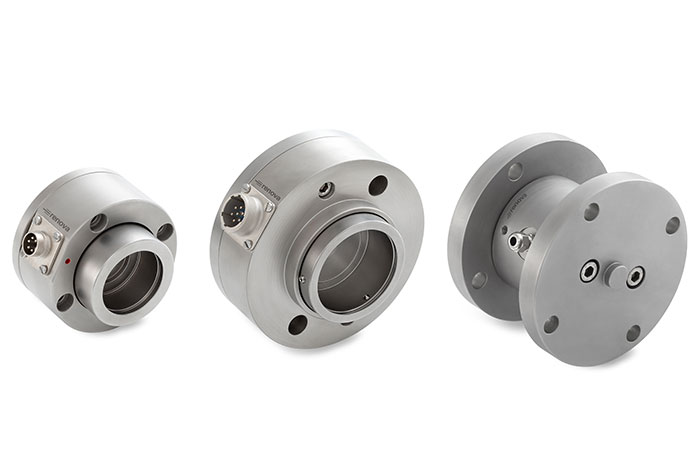

Células de carga de las bridas
- Disponible en distintos modelos con cargas de 50 a 4000 N
- Diámetro del eje de 15 a 35 mm
- Señal de input máxima 18 VCC / Señal de output 1,8 mV
Las células de carga SX-CF están también disponibles con amplificador integrado, que se usa para obtener una mayor estabilidad de la señal o para longitudes de cable > 5 metros.
- Señal de input 12 VCC / señal de output de 4 a 20 mA
| carga [N] | Ø engranajes [mm] | |
| CX-CF.85 | 50 – 1000 | 15-35 |
| CX-CF.120 | 250-4000 | 15-35 |
| CX-CF.125 | 500 – 2500 | – |
Células de carga para tensión de banda Sensorex
SX-CH

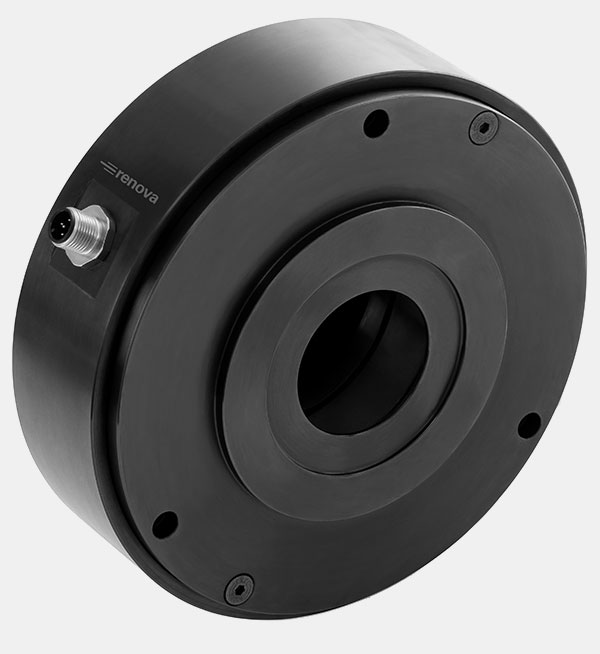

Células de carga de las bridas con orificio de separación
Diseño compacto, ideal para trabajar en entornos donde hay limitaciones de espacio y se aplican rodillos sensores con ejes cruzados.
- Disponible con cargas de 150 a 3000 N
- Diámetro del eje de 15 a 35 mm
- Señal de input máxima 18 VCC / Señal de output 1,8 mV
Las células de carga SX-CH están también disponibles con amplificador integrado para obtener una mayor estabilidad de la señal o para longitudes de cable > 5 metros.
- Señal de input 12 VCC / señal de output de 4 a 20 mA
| carga [N] | Ø rodamientos [mm] | |
| CX-CH.105 | 150 – 1000 | 15-17 |
| CX-CF.125 | 150- 1500 | 15-25 |
| CX-CF.175 | 300 – 3000 | 15-35 |
Células de carga para tensión de banda Sensorex
SX.CB

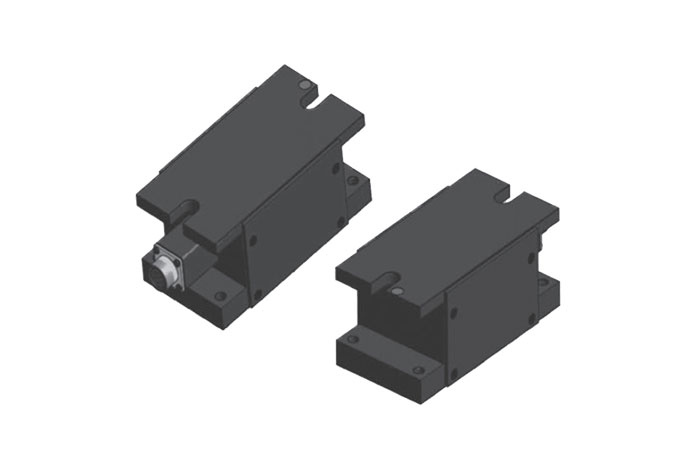

Células de carga tipo base
La células de carga tipo base CB ofrecen la solución ideal para detectar elevadas tensiones de laminado y para aplicaciones donde se necesita fijar la base. Las células de carga de la serie CB garantizan alta resistencia a las vibraciones y sobrecargas, así como fiabilidad, precisión y una larga vida útil. La instalación requiere un soporte de base para el rodamiento y, en relación con la carga a soportar, las células de carga CB se entregan en aluminio o en acero.
Las células CB se aplican en particular en laminadoras de papel, máquinas de calandrado y roladoras, pero también en plantas industriales en que el laminado debe tratarse con extremo cuidado y atención.
Disponible con cargas de 150 a 30000 N.
Células de carga para tensión de banda Sensorex
SX.CCS

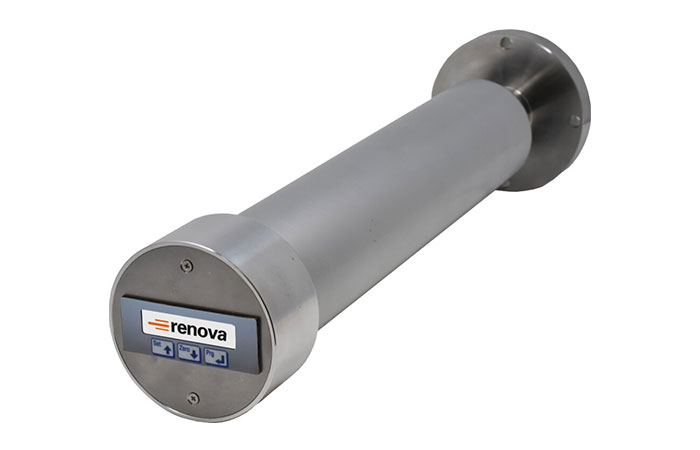

Células de carga en voladizo con sensor
Se recomienda el rodillo sensor de la serie CCS para la lectura de la tensión de la banda durante el procesado de la banda, en aplicaciones en voladizo. El cilindro sensor CCS tiene una elevada precisión para detectar la tensión de la banda gracias a los dos sensores con doble lámina metálica. Esto permite una gran precisión en la lectura de cargas y la posición del material en el rodillo no afecta a la lectura.
El rodillo se fija de forma rápida y fácil solamente por un lado y el conector podría instalarse tanto dentro como fuera del bastidor de la máquina.
Disponible con cargas de 50 a 500 N.
EQUIPO SECUNDARIO
RESET
AMPLIFICADOR

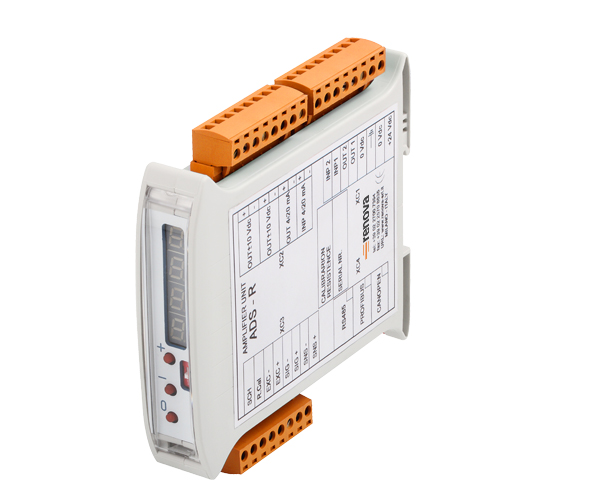

Amplificador de medición digital para conectar dos células de carga con puente de galgas extensométricas
Su tamaño compacto, su carácter intuitivo y la facilidad de instalación permiten que el amplificador Reset sea extremadamente flexible y preciso al mismo tiempo, con una alta estabilidad a largo plazo y una excelente linealidad.
Está equipado con un circuito de adquisición de 24 bit con ganancia programable, de 3 salidas analógicas a una unidad de control y una entrada digital para el reset remoto de las salidas.
En el modo avanzado, es posible programar todos los parámetros operativos de las unidades, mediante el teclado y la pantalla: cero, ganancia (escala completa en unidad de ingeniería), banda de paso del filtro en la señal, etc.; en funcionamiento normal, la pantalla muestra la medición de la tensión, calculada según los parámetros actuales.
- Microprocesador de 24-bit
- Montaje sobre guía DIN paso de 23 mm
- Pantalla de 4 dígitos
- También disponible con RS485, interfaces CANopen o Profibus DPV1 DS404
| código de interfaz | descripción | |
| ADS – R | – | solución estándar |
| ADS – R | D | con interfaz RS485 |
| ADS – R | P | con interfaz Profibus (DPv1) |
| ADS – R | P | con interfaz CANopen (DS4D4) |
