husillos expulsores de bobinas
DUPLEX

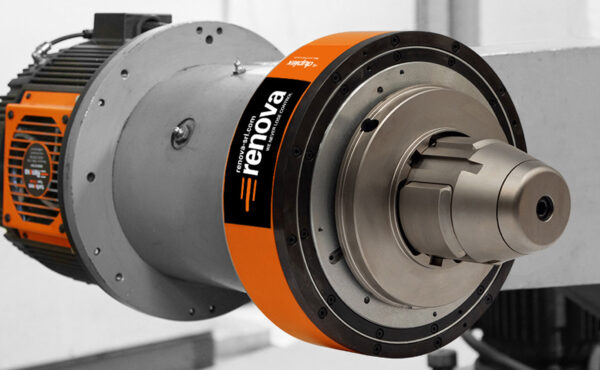

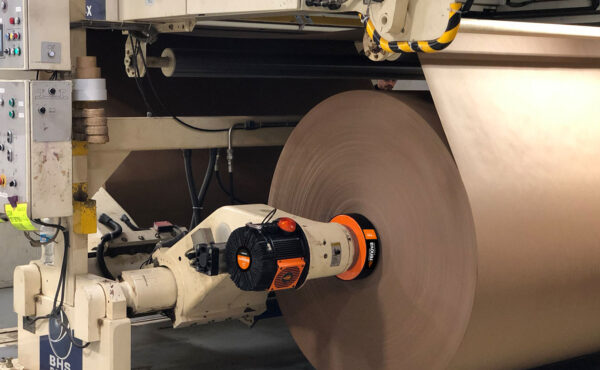

El husillo expulsor de bobinas, Duplex, garantiza un perfecto agarre en cualquier núcleo de material, elimina el desperdicio de papel y garantiza la seguridad durante el cambio de bobina

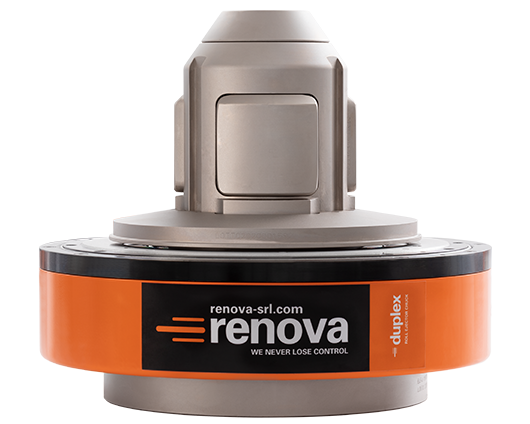

HUSILLO EXPULSOR DE BOBINAS
Duplex siempre asegura la expulsión automatizada de las bobinas, cualquiera que sea su tamaño, e impide accidentes al eliminar las operaciones manuales de descarga
Vídeo del productoVídeo 3DVídeo tutorialRenova tiene en gran consideración las necesidades de los clientes, y es precisamente el feedback de los clientes la base de la que hemos partido para diseñar Duplex, un husillo expulsor para portabobinas.

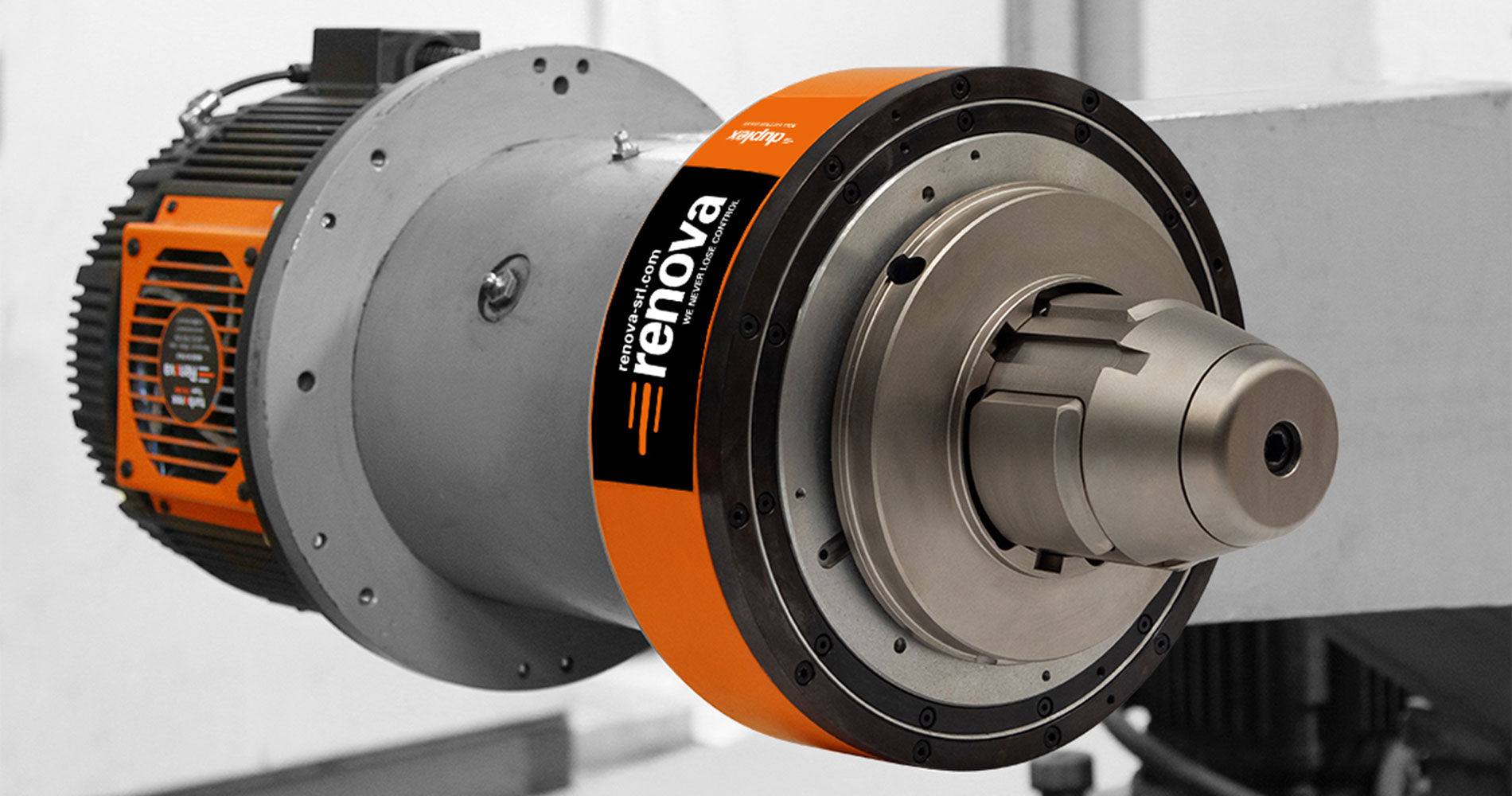

Duplex combina un husillo activado por torsión con un pistón neumático telescópico concéntrico al husillo mecánico. Se ha diseñado para dar respuesta a las dificultades que a menudo se presentan cuando se cargan y descargan rollos de los portabobinas. Optimizar los procesos de producción de papel y reducir el desperdicio es fundamental para salvaguardar la economía de la fábrica así como a la hora de cumplir con objetivos ecológicos.
Deslizamiento del núcleo de las bobinas, daños al núcleo o exceso de papel residual en el núcleo: estos son solo algunos de los problemas que pueden presentarse, además del fallo de la expulsión del núcleo del portabobinas, que fuerza al operador a intervenir con operaciones manuales poco seguras.
Este revolucionario husillo asegura siempre el bloqueo y posterior liberación del portabobinas en condiciones de seguridad de bobinas de cualquier tamaño. Al eliminar las operaciones de descarga manual, impide las lesiones y reduce los riesgos para el operador conforme a los Estándares Técnicos ISO 11228 Ergonomía – Manejo Manual, “Levantamiento y transporte” y “Manipulación de cargas bajas en alta frecuencia”.
POR QUÉ DUPLEX
DUPLEX COMBINA UN HUSILLO ACTIVADO POR TORSIÓN CON UN PISTÓN TELESCÓPICO NEUMÁTICO CONCÉNTRICO AL HUSILLO MECÁNICO
HUSILLO
Usa el movimiento de la bobina para expandir las mandíbulas y bloquear y centrar automáticamente el núcleo de la bobina
Fuerza de expulsión impresionante
Fuerza de empuje coaxial del pistón de 2000 kg (primera etapa) + 1000 kg (etapa segunda y final) a 6 bar, aplicada directamente a la bobina
Tapa anti-desatornillado
El acoplamiento del núcleo más rápido del sector: el estrecho espacio entre el núcleo y el husillo reduce el tiempo de acoplamiento
Cilindro giratorio
Cilindro giratorio con pistón telescópico neumático concéntrico al husillo
Sistema anticaída
Elimina la caída de las mandíbulas al quitar la carcasa del husillo para realizar la limpieza
Brida de expulsión
Nuevo diseño cuidadosamente estudiado para evitar cualquier daño al núcleo y a la bobina
HUSILLO EXPULSOR DE BOBINAS
CON DUPLEX DIGA STOP AL
DUPLEX
DISEÑO INNOVADOR PATENTADO

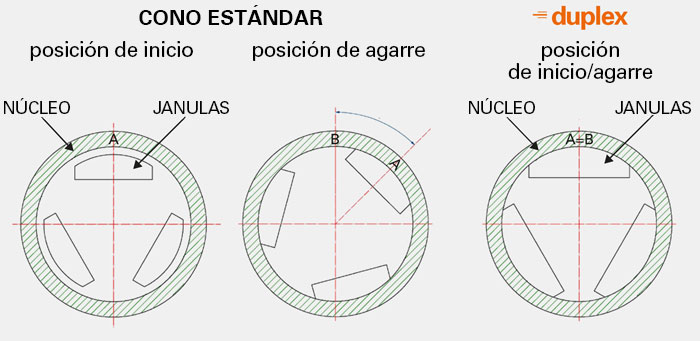

EL AGARRE MÁS RÁPIDO DE SIEMPRE
El acoplamiento del núcleo más rápido del sector: el estrecho espacio entre el núcleo y el husillo reduce el tiempo de acoplamiento.

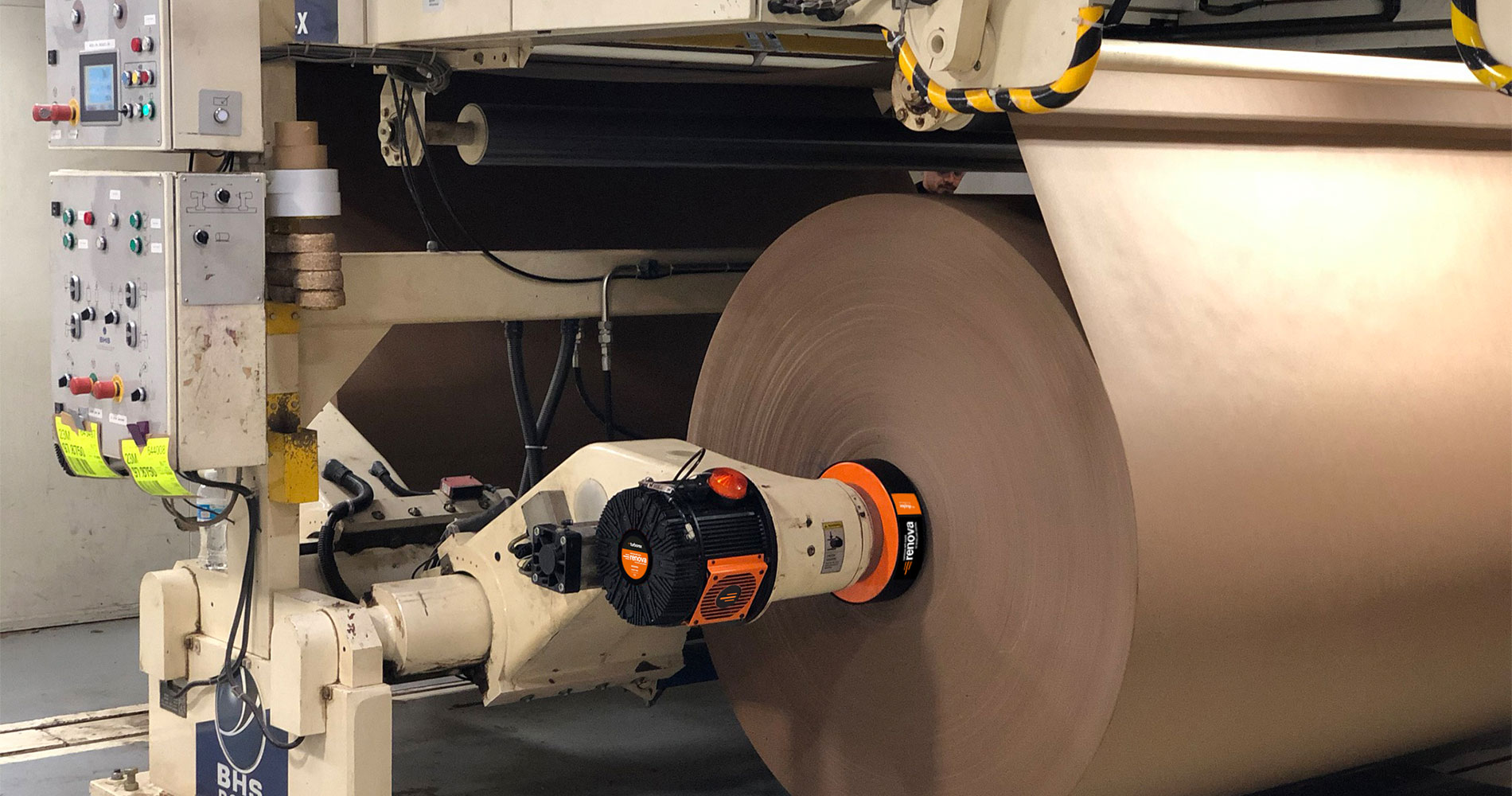

ENCAJA 100% EN TODOS LOS PORTABOBINAS
ENCAJA 100% EN TODOS LOS PORTABOBINAS
Duplex es ideal para portabobinas sin un sistema expulsor del núcleo o con un sistema expulsor automático original OEM. De instalación fácil y rápida, su diseño simple y compacto no interfiere con el ancho de la bobina.
portabobinas sin expulsor |
husillo mecánico con expulsor de resorte |
eyector neumático con horquilla | husillos mecánicos con cilindro expulsor de resorte |
||
expulsión del núcleo de la bobina | | | | | |
expulsión de bobina de 1000 mm de diámetro | | | | | |
expulsión de bobina de 1600 mm de diámetro | | | | | |
fuerza de empuje coaxial del expulsor | | | | | |
expulsión de la bobina 100 % asegurada | | | | | |
expulsor libre de polvo y restos en funcionamiento constante | | | | | |
ausencia contraempuje axial durante la fase de carga | | | | | |
reentrada automática del expulsor | | | | | |
visibilidad completa y seguridad durante la carga | | | | | |
sin mantenimiento | | | | | |
seguridad total de las operaciones siempre asegurada | | | | | |
CONFIGURACIONES
TAPA
ESPESOR DE LA BRIDA DE EXPULSIÓN
CILINDRO
MONTAJE
MODELOS DUPLEX

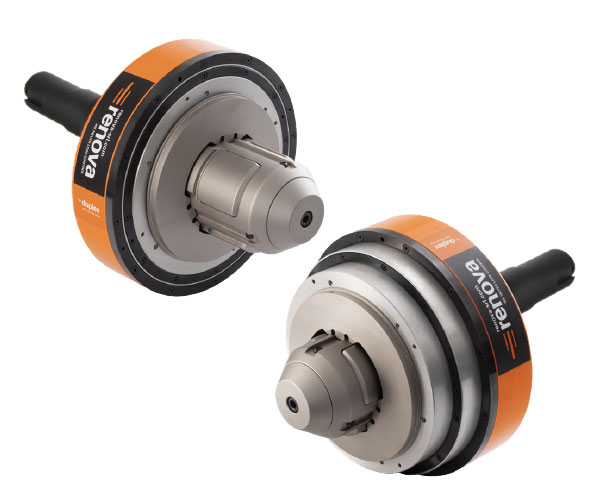

Hoja de datosHusillo expulsor de bobinas Duplex
CK-XC
Husillo expulsor de bobinas de un solo diámetro con brida de montaje
Duplex CK-XC con husillo de un solo diámetro, disponible para diámetros de un solo núcleo.
Equipado con brida de montaje y dotado de junta giratoria.

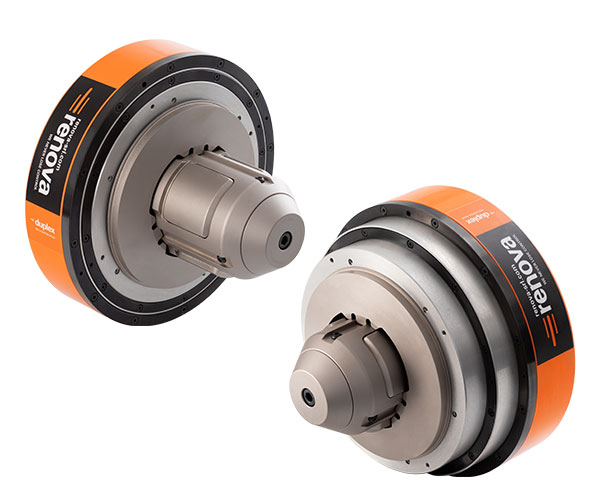

Husillo expulsor de bobinas Duplex
CK-XC/SDD
Husillo expulsor de bobinas de doble diámetro con brida de montaje
Duplex CK-XC/SDD con husillo escalonado que permite hacer funcionar núcleos de múltiples tamaños.
Equipado con brida de montaje y dotado de junta giratoria.

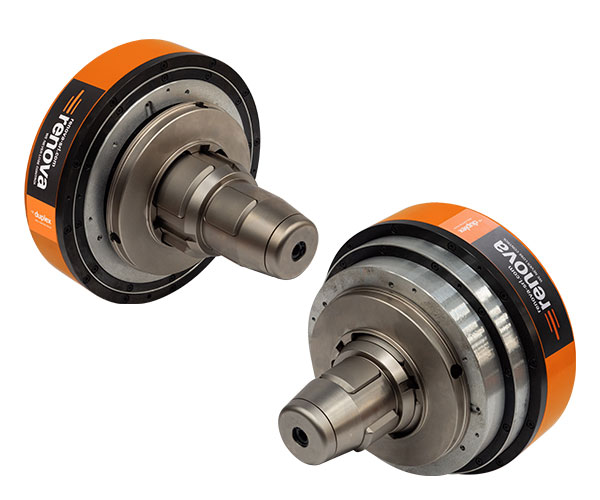

Husillo expulsor de bobinas Duplex
CK-XC/SM
Husillo expulsor de bobina modular con brida de montaje
Duplex CK-XC/SM presenta un sistema de cambio rápido de la carcasa que permite hacer funcionar núcleos de cualquier tamaño.
Equipado con brida de montaje y dotado de junta giratoria.
Husillo expulsor de bobinas Duplex
CK-XC/PM
Husillo expulsor de bobinas neumomecánico con brida de montaje
Duplex CK-XC/PM presenta un sistema de cambio rápido de la carcasa que permite hacer funcionar núcleos de cualquier tamaño.
Equipado con brida de montaje y dotado de junta giratoria.
Husillo expulsor de bobinas Duplex
CK-X
Husillo expulsor de bobinas de un solo diámetro con eje de montaje
Duplex CK-X con husillo de un solo diámetro, disponible para diámetros de un solo núcleo.
Equipado con brida de montaje y dotado de junta giratoria.
HUSILLOS EXPULSORES DE BOBINAS DUPLEX
CK-X/SM
Husillo expulsor de bobinas modular con eje de montaje
Duplex CK-X/SM presenta un sistema de cambio rápido de la carcasa que permite el funcionamiento de núcleos de cualquier tamaño.
Equipado con brida de montaje y dotado de junta giratoria.
HUSILLOS EXPULSORES DE BOBINAS DUPLEX
CK-X/PM
Husillo expulsor de bobina neumo-mecánico con eje de montaje
Duplex CK-X/PM con husillo de un solo diámetro, disponible para diámetros de un solo núcleo.
Equipado con brida de montaje y dotado de junta giratoria.
