freno pneumatico
TURBOREX

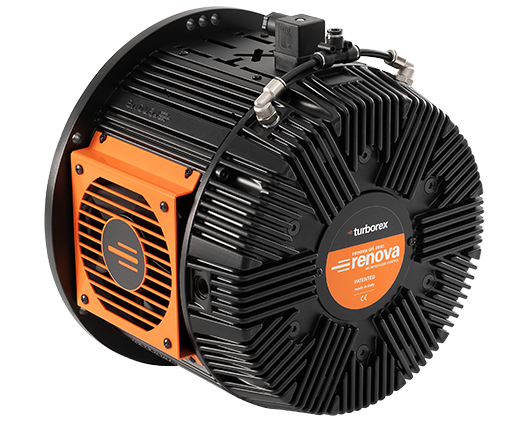

Turborex, freno pneumatico multidisco, è un’evoluzione rispetto ai tradizionali freni monodisco. Grazie ad un sistema a doppia ventilazione, riduce ulteriormente le temperature di esercizio, l’usura delle pastiglie e i costi di manutenzione garantendo, così, un tensionamento più costante.
FRENO PNEUMATICO MULTIDISCO
Tecnologia innovativa brevettata ad alte prestazioni, bassa manutenzione e rispetto per l’ambiente
Video prodottoVideo 3DVideo tutorial
Turborex è il pioniere dei freni pneumatici ecologici.
Turborex, design rivoluzionario con sistema multidisco e doppia ventilazione.
Grazie al sistema a doppia ventilazione, il freno pneumatico Turborex lavora a temperature più basse, migliorando l’efficienza dello svolgitore e garantendo massime prestazioni con i minimi requisiti di manutenzione per le parti di ricambio.
L’innovativa tecnologia brevettata da Renova dei freni pneumatici Turborex aiuta a mantenere basse le temperature, evitando il surriscaldamento dei componenti del freno che, di conseguenza, provoca una perdita di consistenza della tensione: una soluzione che contribuisce ad una sostanziale riduzione dell’usura delle pastiglie e delle emissioni di polvere.
Grazie all‘elevata coppia, garantiscono un accurato controllo della tensione del nastro sia in fase di tensionamento che in situazioni di arresto di emergenza.

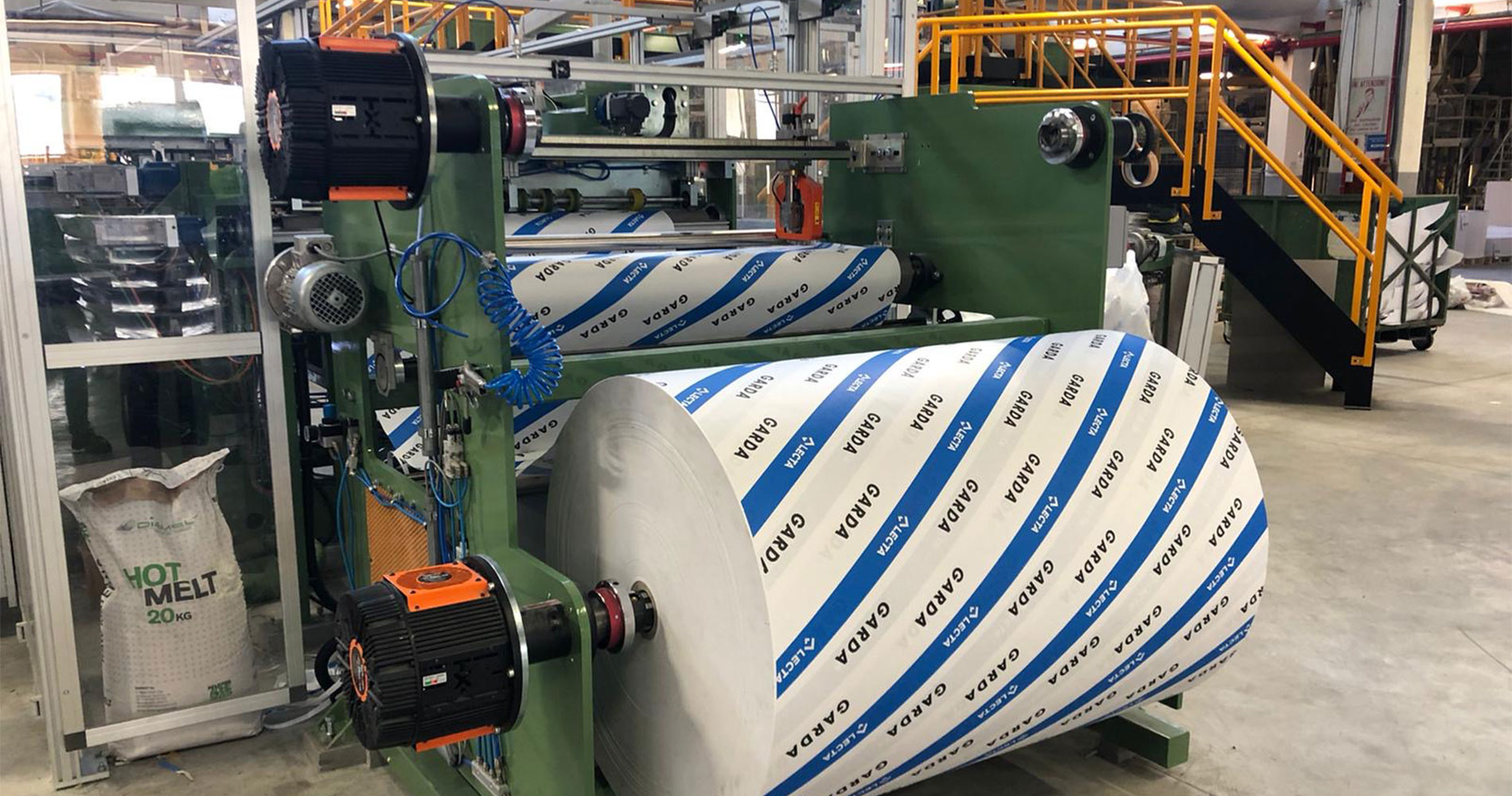

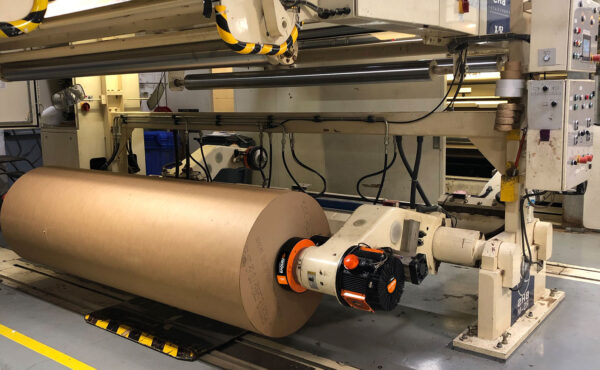

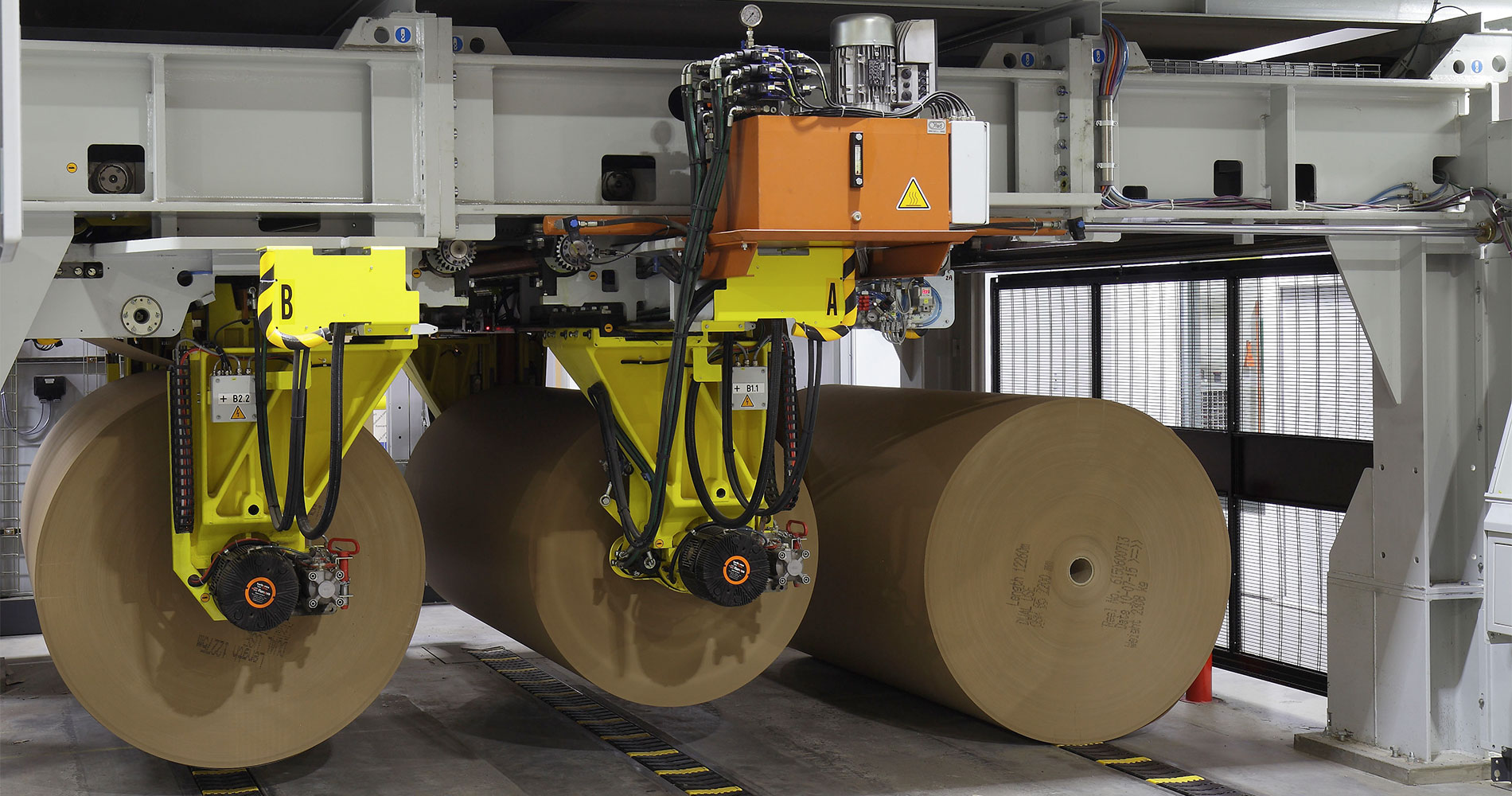

Turborex può adattarsi a qualsiasi applicazione e roll stand e, grazie alla sua elevata versatilità, garantisce la massima sensibilità in ogni tipo di produzione.
Perché TURBOREX
TURBOREX, FRENO PNEUMATICO MULTIDISCO, È UN’EVOLUZIONE RISPETTO AI FRENI MONODISCO TRADIZIONALI
MASSIMA DISSIPAZIONE DEL CALORE
Fino a 14 kW
100% PLUG AND PLAY
Collegamenti pneumatici multipli; Turborex si adatta a tutti i sistemi di controllo esistenti
FUNZIONAMENTO SILENZIOSO
Assenza di emissioni acustiche durante il processo di lavoro
INSTALLAZIONE FACILE E VELOCE
Flangia personalizzabile che si adatta a tutti i porta bobine, senza modifiche alla macchina
MASSIMA SENSIBILITÀ

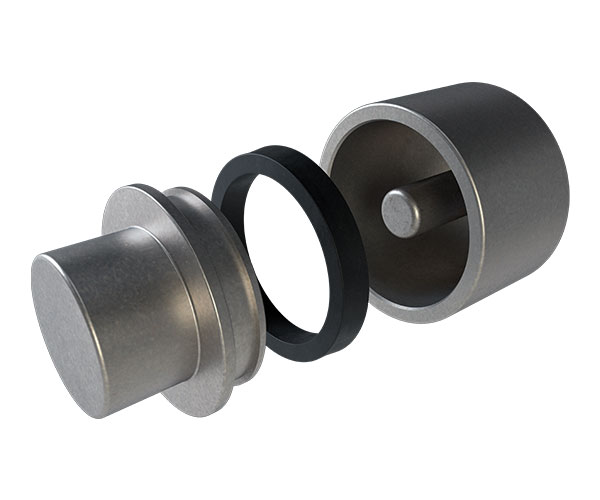

Configurazione del pistone personalizzabile in base ai requisiti di coppia
CONTROLLO LINEARE DELLA TENSIONE
Le componenti del freno non sono sottoposte a stress e forniscono elevate prestazioni durante l’intero processo di lavorazione
MANUTENZIONE RIDOTTA
Kit dischi e pastiglie appositamente progettati per durare
INDICATORE ESTERNO DI USURA PASTIGLIE
Permette di verificare facilmente la necessità di sostituzione delle pastiglie
freno pneumatico multidisco
CON TURBOREX DI’ ADDIO A
Turborex
DESIGN INNOVATIVO BREVETTATO

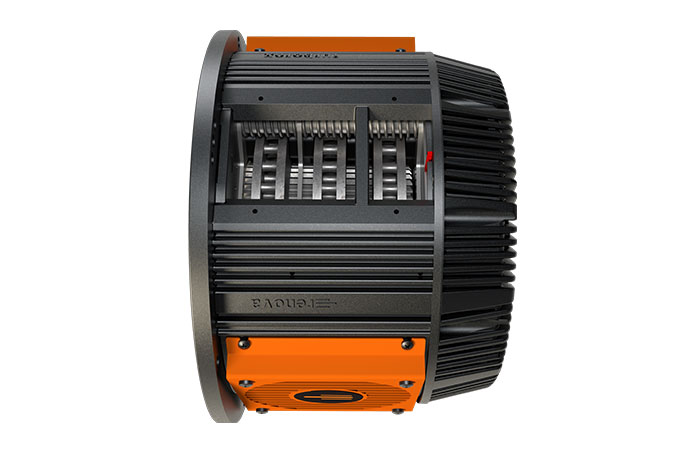

SISTEMA MULTIDISCO
Potenza termica e pressione distribuite su più superfici.
Inoltre, il diametro dei dischi ridotto a 180 mm significa il 30% in meno di velocità di scorrimento dei materiali di attrito con i dischi, per una massiccia riduzione dell’usura delle pastiglie e dell’emissione di polvere.

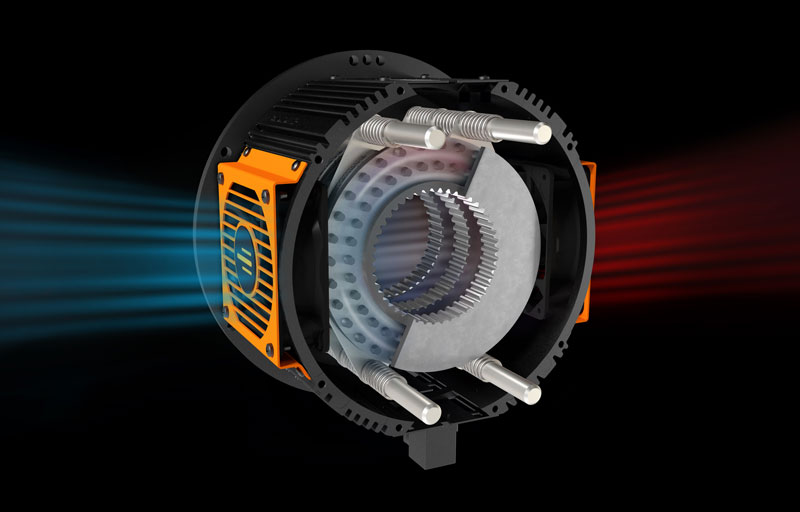

DOPPIA VENTILAZIONE
Flusso d’aria di raffreddamento continuo su pastiglie e dischi. Ciò evita che i componenti del freno si surriscaldino causando una perdita di consistenza della tensione, e contribuisce alla riduzione costante dell’usura delle pastiglie e dell’inquinamento da polvere.
MODELLI TURBOREX
freno pneumatico multidisco
TURBOREX HD
DatasheetI modelli Turborex HD sono dotati di dischi HD per raggiungere livelli di dissipazione del calore mai raggiunti prima. È un’ottima soluzione per applicazioni che richiedono una drastica riduzione delle temperature di lavoro.
| TX HD 150 | TX HD 160 | TX HD 180 | TX HD 240 | |
| min coppia Nm (0,2 bar) |
2 ÷ 8 | 4 ÷ 16 | 10 ÷ 37 | 17 ÷ 70 |
| max coppia Nm (6 bar) |
55 ÷ 250 | 132 ÷ 198 | 298 ÷ 1125 | 525 ÷ 2100 |
| dissipazione del calore (ventola standard) |
2 kW | 3 kW | 5 kW | 12 kW |
| dissipazione del calore (no ventola) |
1 kW | 1.5 kW | 9 kW | 14 kW |
freno pneumatico multidisco

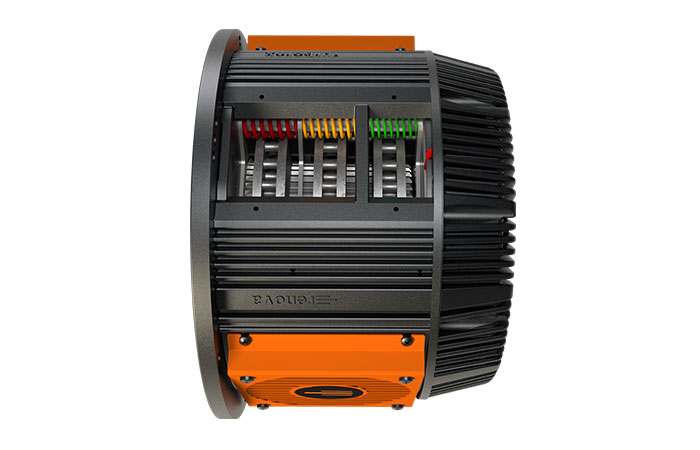

TURBOREX HD SELEMATIC
DatasheetI freni Turborex HD possono essere dotati di sistema Selematic. È un’ottima soluzione per applicazioni che lavorano più di un materiale con larghezza diversa e diametro di bobine che richiedono la massima sensibilità per il tensionamento e l’arresto di emergenza. I dischi vengono automaticamente e sequenzialmente attivati con la pressione dell’aria, attraverso molle di diversa elasticità collegate in serie.
| TS HD 160 | TS HD 180 | TS HD 240 | |
| min coppia Nm (0,2 bar) |
2 ÷ 8 | 3 ÷ 12 | 17 ÷ 70 |
| max coppia Nm (6 bar) |
132 ÷ 500 | 298 ÷ 1125 | 525 ÷ 2100 |
| dissipazione del calore (ventola standard) |
3 kW | 5 kW | 12 kW |
| dissipazione del calore (no ventola) |
1.5 kW | 9 kW | 14 kW |
FRENO PNEUMATICO MULTIDISCO
TURBOREX HD COOL SHIVER
DatasheetGrazie al design multidisco e sistema di raffreddamento innovativo a 8 ventole il freno Turborex HD nella versione cool shiver raggiunge temperature più basse e uniformi, anche nelle applicazioni più esigenti. Questo previene il surriscaldamento delle parti di ricambio e la perdita di consistenza della tensione, contribuisce ad una sostanziale riduzione di usura delle pastiglie e delle emissioni di polvere.
| TX CS 240.80A | TX CS 240.80B | TX CS 240.80F | TX CS 240.210G | TX CS 240.210L | TX CS 240.280H | TX CS 240.280M | |
| min coppia Nm (0,2 bar) |
23 | 36 | 23 | 35 | 23 | 47 | 23 |
| max coppia Nm (6 bar) |
700 | 1050 | 1400 | 2100 | 2100 | 2800 | 2800 |
| dissipazione del calore (ventola standard) |
14 kW | 14 kW | 14 kW | 14 kW | 14 kW | 14 kW | 14 kW |
| dissipazione del calore (ventola hp) |
18 kW | 18 kW | 18 kW | 18 kW | 18 kW | 18 kW | 18 kW |
CARATTERISTICHE
CARATTERISTICHE TURBOREX
LUNGA DURATA DELLE PASTIGLIE
Fino a 42.000 ore di lavoro senza manutenzione*, grazie a pastiglie con composti di alta qualità e conformi alla RoHS: 100% amianto, cromo esavalente, mercurio, cadmio, antimonio, senza piombo.
*basato su una reale esperienza sul campo. Si prega di controllare i termini e le condizioni sul manuale di istruzioni.
CARATTERISTICHE TURBOREX

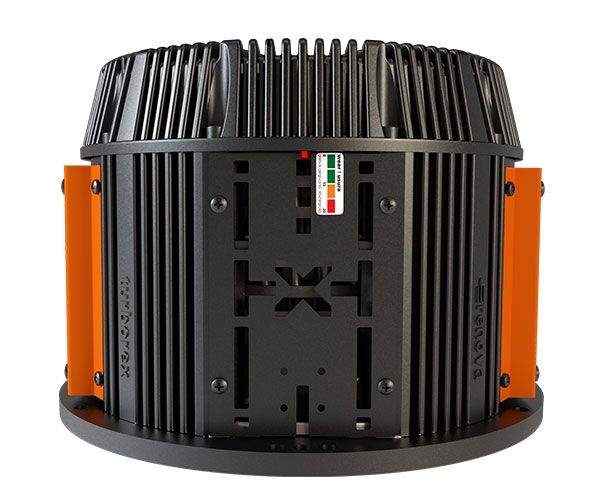

INDICATORE ESTERNO DI USURA DELLE PASTIGLIE
Per verificare facilmente l’usura delle pastiglie senza aprire il freno. La sostituzione delle parti di ricambio avviene in meno di 5 minuti, evitando di smontare le pinze ed estrarre i dischi.
CARATTERISTICHE TURBOREX

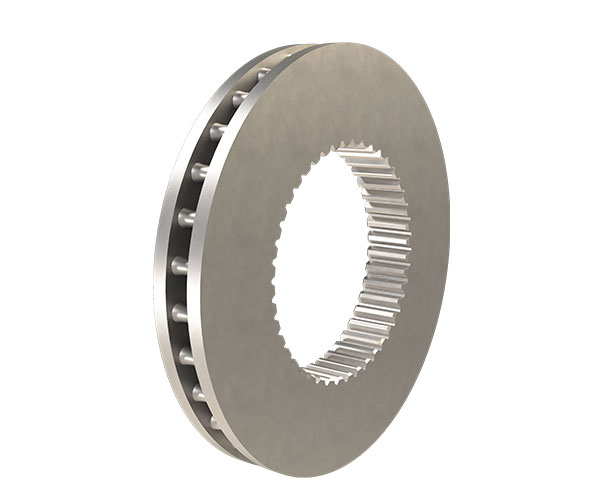

DISCHI AD ALTA DISSIPAZIONE
I nuovi dischi HD con sistema di auto ventilazione garantiscono prestazioni mai raggiunte prima, in quanto convogliano rapidamente l’aria calda verso l’esterno, migliorando, così, la capacità di raffreddamento interna dei dischi. Inoltre, la riduzione del diametro dei dischi a 180 mm comporta un calo del 30% della velocità di scorrimento dei materiali di attrito con i dischi, per una sostanziale diminuzione dell’usura delle pastiglie e delle emissioni di polvere.
