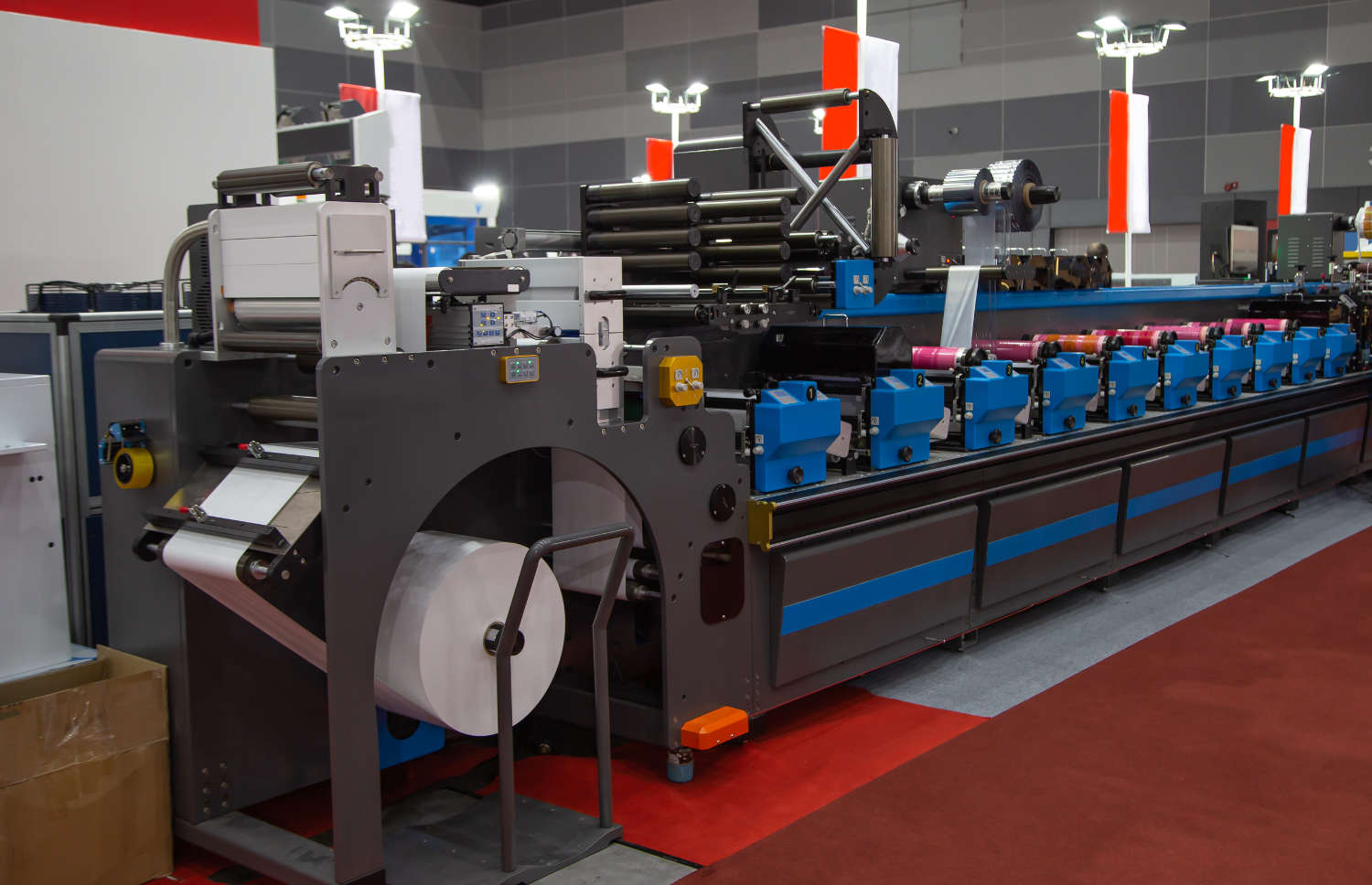

La industria de la transformación de bobinados de papel (converting) incluye varias especializaciones en el proceso de materiales:

1. Impresión
2. Troquelados y corte longitudinal de bobinas
3. Recubrimiento
4. Embalaje flexible

Los procesos de la industria de la transformación de bobinados (converting) incluyen lo que se denomina manejo o manipulación de bandas, donde la banda es el material (puede haber distintos tipos) enrollado sujeto a procesos de desbobinado o bobinado.

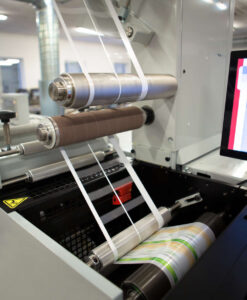

La banda se mueve siguiendo un sistema de rodillos que debe garantizar la correcta tensión para impedir que el material se desgarre o se arrugue y para asegurar que el producto final cumpla, por tanto, con los estándares de calidad deseados y requeridos por un mercado cada vez más exigente.

Los principales problemas derivados de un ajuste inadecuado del tensado de la banda son los desperdicios de producción y el mayor coste de los nuevos trabajos.

Para impedir que esto ocurra, es necesario equipar la máquina con sistemas de control integrados de alta calidad.
Hay sistemas de regulación de circuito abierto y de circuito cerrado, en función de la tecnología usada para detectar el tensado de la banda (células de carga, rodillo bailarín, sensor ultrasónico, potenciómetro, etc.).

Las células de carga representan una de las tecnologías más precisas, y se usan dentro de un ajuste de circuito cerrado::

1. Las células de carga detectan la tensión de la banda y envían una señal al panel de control.
2. El panel de control compara la tensión de la banda detectada con el “punto de ajuste” y envía la señal al freno (o al motor).
3. El freno (o el motor) – ajusta el par de torsión (o las rpm si es un motor) para obtener la tensión de banda requerida.

Las células de carga se aplican a los rodillos para detectar con exactitud la tensión de la banda. Veamos cómo seleccionarlas:

Seleccione el tipo de célula de carga según las características técnicas de su máquina:

• Células de carga para bridas laterales
• Células de carga para bridas laterales con orificio de separación
• Células de carga en voladizo
• Células de carga de estilo básico

Seleccione la capacidad de la célula de carga conforme a la tensión de la banda y al peso del rodillo.

Es necesario calcular el total de las fuerzas aplicadas a la célula de carga. Estas fuerzas están relacionadas con el peso del rodillo y la tensión de la banda.

Clave de lectura:

• = dirección resultante
a = ángulo de bobinado
F = resultante en célula de carga (daN)
T = tensión máx (daN)
P = peso de la bobina (daN)

Dirección resultante hacia abajo

Una configuración con resultante hacia abajo realza la carga en la célula debido al componente del peso de la bobina. Este componente tiene que eliminarse en el ajuste del panel de control.

F = 2Tcosα + Pcosβ

Dirección horizontal resultante

Una configuración con resultante horizontal no se ve afectada por el peso de la bobina. Ofrece una mayor precisión cuando la tensión de la banda es baja.

F = 2Tcosα

Dirección resultante hacia arriba

Una configuración con resultante hacia arriba reduce la carga en la célula debido al componente del peso de la bobina. Dicho componente debe eliminarse en el ajuste del panel de control.

F = 2Tcosα – Pcosβ

* La fuerza F debe dividirse entonces por el número de células aplicadas al rodillo. Por ejemplo, con 2 células, la fuerza de referencia para el tamaño de las células será F / 2

Seleccione el diámetro del hueco de la célula según el piloto de la bobina.

Renova aporta una amplia gama de células de carga y de sistemas integrados para el ajuste del tensado de la banda que destacan por sus altísimos niveles de precisión, linealidad, facilidad de uso, precisión y flexibilidad.

Los sistemas de control de Renova montados en desbobinadoras o bobinadoras son ideales con frenos neumáticos o con frenos de polvo magnético.
