Cómo seleccionar el freno neumático adecuado para su portabobinas
En la industria del cartón corrugado (en las corrugadoras) y en las industrias del papel y de la transformación de bobinados (converting)– en cizalladoras, desbobinadoras, etc. – los portabobinas pueden equiparse con husillos mecánicos o ejes expansibles y con frenos neumáticos.

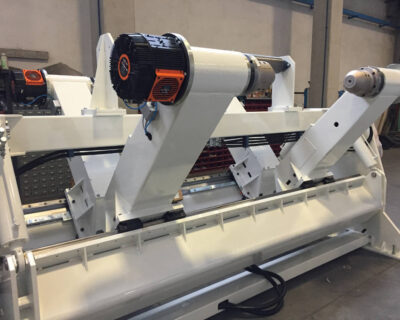

Los frenos se montan en los portabobinas y en las desbobinadoras dentro de sistemas de control de tensión de la banda abiertos o cerrados.
Se usan junto con los sistemas de control de la tensión para ajustar el par de torsión a fin de tener siempre la tensión de banda requerida y para garantizar un producto final de alta calidad.
Los frenos neumáticos deben mantener una tensión de banda constante y precisa con cualquier velocidad de línea y en situaciones de parada de emergencia.
¿CÓMO SELECCIONAR EL FRENO NEUMÁTICO ADECUADO PARA SU APLICACIÓN?

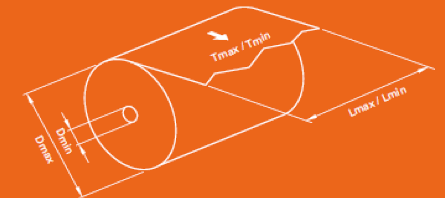

UNIDAD DE MEDIDA:
- T max: Tensión máxima de la banda [N]
- T min: Tensión mínima de la banda [N]
- Ts: Tensión de banda por centímetro [N/cm]
- D max: Diámetro máximo del rollo [m]
- D min: Diámetro mínimo del rollo [m]
- L max: Ancho máximo de la banda [cm]
- L min: Ancho mínimo de la banda [cm]
- m: Peso máximo del rollo [kg]
- v: Velocidad de la banda [m/mín]
- p: Calor disipado [kW]
- t: Tiempo de ruptura [s]
VALORES ESPECÍFICOS DE TENSIÓN POR MATERIALES
Papel
| Peso g/m2 | 10 | 30 | 60 | 100 | 150 | 200 |
| Tensión de banda [N] por centímetro Ts | 0,3 | 1 | 2,5 | 3,2 | 4 | 4,8 |
Otros materiales
| Celofán (N/cm por µ de espesor) | 0,042 |
| Polietileno (N/cm por µ de espesor) | 0,02 |
| Polipropileno (N/cm por µ de espesor) | 0,025 |
| Aluminio (N/cm por µ de espesor) | 0,025 |
FÓRMULAS ÚTILES
 | Inercia de la bobina |
 | Mínimo/máximo de revoluciones por minuto |
 | Velocidad de la banda |
TENSIÓN DE LA BANDA
Ejemplo de cálculo:
- Peso del papel = 150 gr/m²
- Dmax = 1,8 m
- Dmin = 0,17 m
- Lmax = 220 cm
- Lmin = 100 cm
- v = 240 m/min
- m = 3500 kg
 | Tensión de banda máxima |  |
 | Tensión de banda mínima |  |
 | Par de torsión máximo |  |
 | Par de torsión mínimo |  |
 | Calor disipado |  |
 | Mínimo medio de vueltas por minuto |  |
PARADA DE EMERGENCIA
 | Par de torsión |  |
FRENO RECOMENDADO = TURBOREX TX HD 180.120
Freno multidisco con doble ventilador. Turborex, pionero de los frenos respetuosos con el medio ambiente, mejora la eficiencia de desbobinado y al mismo tiempo asegura las máximas prestaciones y los mínimos requisitos de mantenimiento en términos de piezas de recambio.
Gracias al sistema de doble ventilador, trabaja a temperaturas más bajas incluso en las aplicaciones más pesadas 24/7 cuando las condiciones de trabajo son extremas y las temperaturas de funcionamiento necesitan disiparse drásticamente (ejemplo: aplicaciones de puente).
Las bajas temperaturas de funcionamiento evitan el sobrecalentamiento de los componentes de los frenos (lo cual causa una pérdida de consistencia de la tensión) y contribuyen a la reducción constante del desgaste de las zapatas y de la contaminación por polvo. Turborex encaja en todo tipo de aplicaciones y portabobinas, incluso por su tamaño, gracias a su gran versatilidad que asegura la sensibilidad máxima en producciones de todo tipo.
Máximo par de torsión 2800 Nm, máxima disipación de calor hasta 12 kW.
- 100 % intercambiable con todos los frenos
- Instalación fácil y rápida
- 100 % Plug-and-play
- Sensibilidad máxima
- Máxima disipación de calor
- Zapatas conformes a la norma RoHs
- La vida útil de las zapatas llega hasta las 42 000 horas de trabajo incluso en condiciones de trabajo extremas
- Indicador de desgaste externo de la zapata
