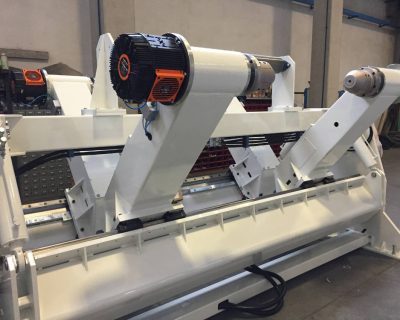

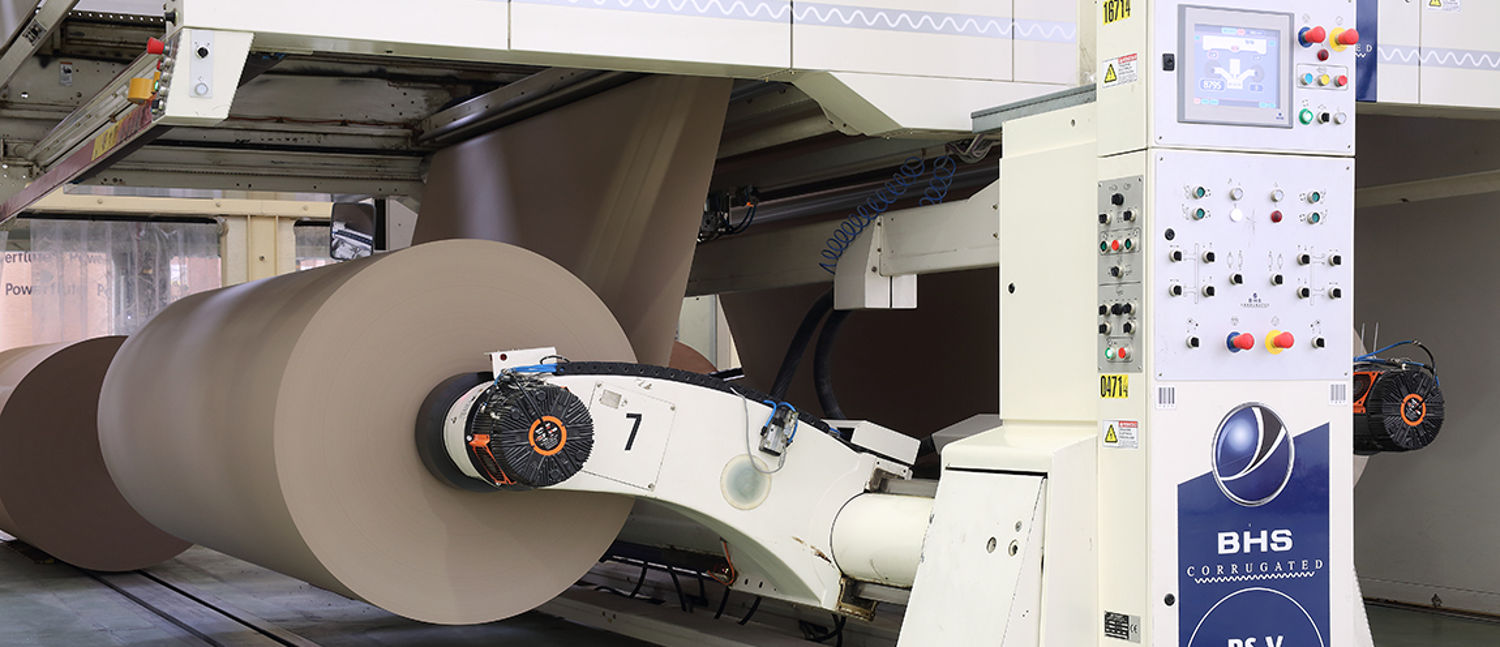

Nel settore del cartone ondulato – sui corrugatori – e quello della carta e converting – su taglierine, svolgitori, ecc – i porta bobine possono essere equipaggiati con testate meccaniche o alberi espansibili e con freni pneumatici.

Come selezionare il freno pneumatico adatto al tuo porta bobina

I freni vengono montati su portabobine e svolgitori all’interno di sistemi di controllo della tensione a circuito aperto oppure a circuito chiuso.

Essi vengono impiegati insieme ai sistemi di controllo della tensione per aggiustare la coppia torcente al fine di ottenere sempre la tensione del materiale desiderata e garantire un prodotto di qualità.

I freni pneumatici devono mantenere un controllo della tensione (web tensioning) accurato e costante a qualsiasi velocità e nelle situazioni di frenate di emergenza (emergency stop).

Come selezionare il freno pneumatico adatto alla propria applicazione?

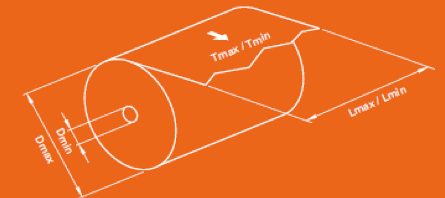

UNITÀ DI MISURA:

  • T max: Tensione massima [N]
  • T min: Tensione minima [N]
  • Ts: Tensione per centimetro [N/cm]
  • D max: Diametro massimo della bobina [m]
  • D min: Diametro minimo della bobina [m]
  • L max: Larghezza massima del materiale [cm]
  • L min: Larghezza minima del materiale [cm]
  • m: Peso massimo della bobina [kg]
  • v: Velocità lineare [m/min]
  • p: Potenza dissipata [kW]
  • t: Tempo di frenata [s]

VALORI DI TENSIONE CONSIGLIATI PER SINGOLO MATERIALE

Carta

Peso g/m2103060100150200
Tensione per centimetro Ts [N]0,312,53,244,8

Altri materiali

Cellophane (N/cm for µ di spessore)0,042
Polietilene (N/cm for µ di spessore)0,02
Polipropilene (N/cm for µ di spessore)0,025
Alluminio (N/cm for µ di spessore)0,025

FORMULE UTILI

Inerzia bobina
Numero di giri minimo/massimo
Velocità lineare

SLITTAMENTO CONTINUO

Esempio di calcolo:

Come selezionare il freno pneumatico adatto al tuo porta bobina
  • Carta = 150 gr/m²
  • Dmax = 1,8 m
  • Dmin = 0,17 m
  • Lmax = 220 cm
  • Lmin = 100 cm
  • v = 240 m/min
  • m = 3500 kg
Tensione massima sul materiale
Tensione minima sul materiale
Coppia torcente minima
Coppia torcente massima
Potenza dissipata in calore continuo
Numero di giri minimo

FRENATA DI EMERGENZA

Torque

FRENO CONSIGLIATO = TURBOREX TX HD 180.120

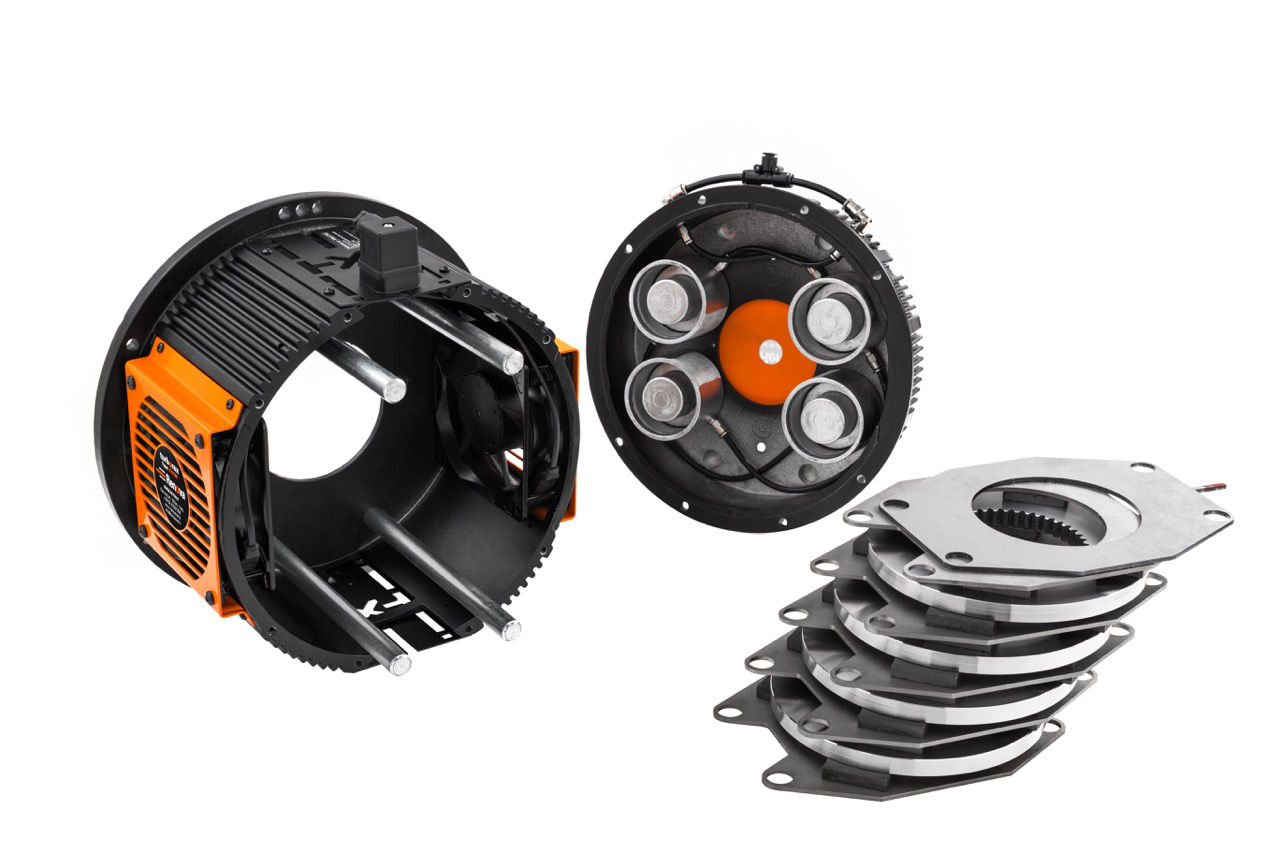

Turborex, pioniere dei freni pneumatici eco-friendly, incrementa l’efficienza dello svolgitore garantendo le prestazioni più elevate e i minor requisiti di manutenzione per le parti di ricambio.

Infatti, Turborex grazie alla doppia ventilazione e il design multidisco, lavora a temperature più basse anche sulle applicazioni più difficili – 7/24 – dove le condizioni di lavoro sono estreme e dove è necessario ridurre drasticamente le temperature di esercizio (esempio: applicazioni ponte).

Basse temperature di esercizio evitano il surriscaldamento dei componenti interni del freno e una conseguente perdita di tensione e contribuiscono a una consistente riduzione del consumo delle pastiglie e dell’inquinamento da polveri. Turborex si adatta a qualsiasi applicazione e portabobina, anche nelle sue dimensioni, grazie alla sua elevata versatilità che garantisce la massima sensibilità in qualsiasi tipo di produzione.

Coppia massima 2800 Nm, dissipazione calore fino a 12 kW.

  • 100% intercambiabile con tutti i freni
  • Installazione facile e veloce
  • 100% Plug & Play
  • Massima sensibilità
  • Massima dissipazione calore
  • Vita delle pastiglie fino a 42.000 ore di esercizio in condizioni estreme di lavoro
  • Indicatore di usura esterno
